Trójkątna lekka stalowa maszyna do kadrowania

Trójkątna maszyna do formowania lekkich stali przekształca płaskie zwoje stali ocynkowanej w precyzyjne, o wysokiej wytrzymałości profile trójkątne. Proces ten jest szybki, wydajny i wysoce zautomatyzowany. Produkt wyjściowy jest krytyczny element nowoczesnego budownictwa. Jest to szczególnie istotne w przypadku systemów sufitów podwieszanych i ścian działowych z płyt kartonowo-gipsowych.

Maszyna ta jest kamieniem węgielnym nowoczesnej, lekkiej konstrukcji. Zastępuje tradycyjnych materiałów, takich jak drewno. Zapewnia doskonałą konsystencję, wytrzymałość i trwałość.

Szczegółowy opis

U podstaw trójkątnej lekkiej stalowej maszyny do formowania ram jest system formowania rolkowego. Składa się z kilku kluczowych stacje pracujące sekwencyjnie. Do maszyny wprowadzana jest cewka stali. Seria napędzanych rolek, a następnie stopniowo kształtować metal. Rolki wyginają stal krok po kroku, aż utworzy idealny, zamknięty trójkątny profil.

Dzięki procesowi formowania na zimno, który nie wymaga ogrzewania ani spawania, maszyna wytwarza ciągły, belka trójkątna o wysokiej wytrzymałości i jednolitym profilu. Możliwość dostosowania do różnych rozmiarów i specyfikacje czynią go wyjątkowo wszechstronnym.

Kluczowe elementy maszyny

Rozwijarka / rozwijarka: To urządzenie utrzymuje i rozwija dużą cewkę surowej stali, płynnie wprowadzając ją do maszyny. An zintegrowany układ hamulcowy utrzymuje regulowane napięcie podczas całego procesu odwijania.

Przewodnik wejściowy: Ta sekcja zapewnia prawidłowe wyrównanie taśmy stalowej na wejściu do stacji formowania, tak aby a można uzyskać spójny produkt końcowy.

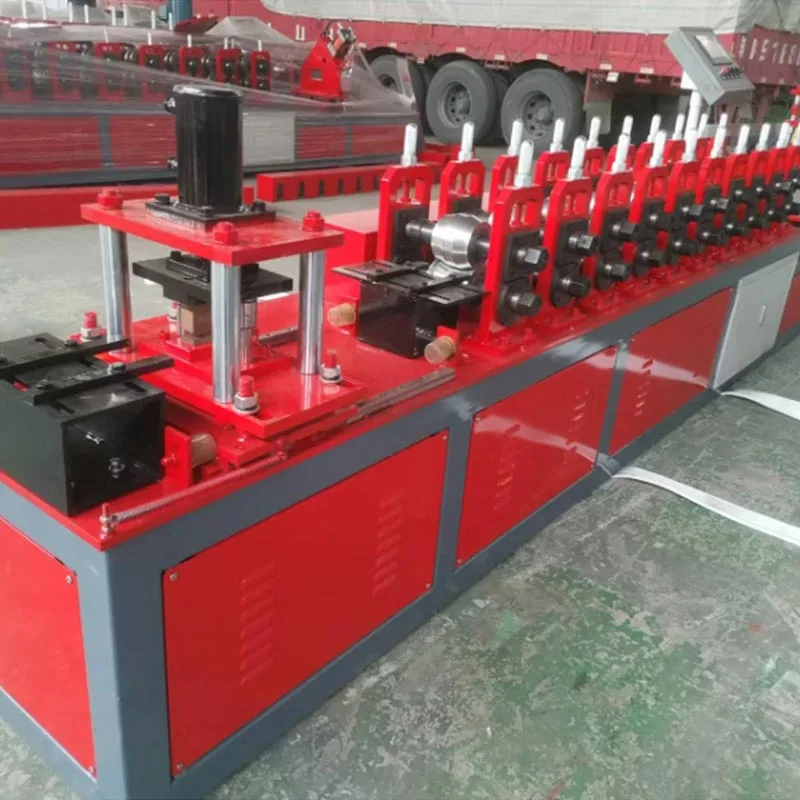

Stacje formowania rolek: Progresywny, krok po kroku proces gięcia prowadzi materiał przez każdą stację. Każdy stacja powoduje niewielkie zagięcie, a te skumulowane odkształcenia stale przekształcają płaski pasek w uszczelniony profil trójkątny.

Jednostka wykrawająca i nacinająca (opcjonalna, ale powszechna): Wiele maszyn zawiera stację wykrawającą. To urządzenie może uderzać otwory lub wykonaj wycięcia w profilu w ustalonych odstępach. Funkcje te służą do montażu, okablowania i łączenia sekcje na miejscu.

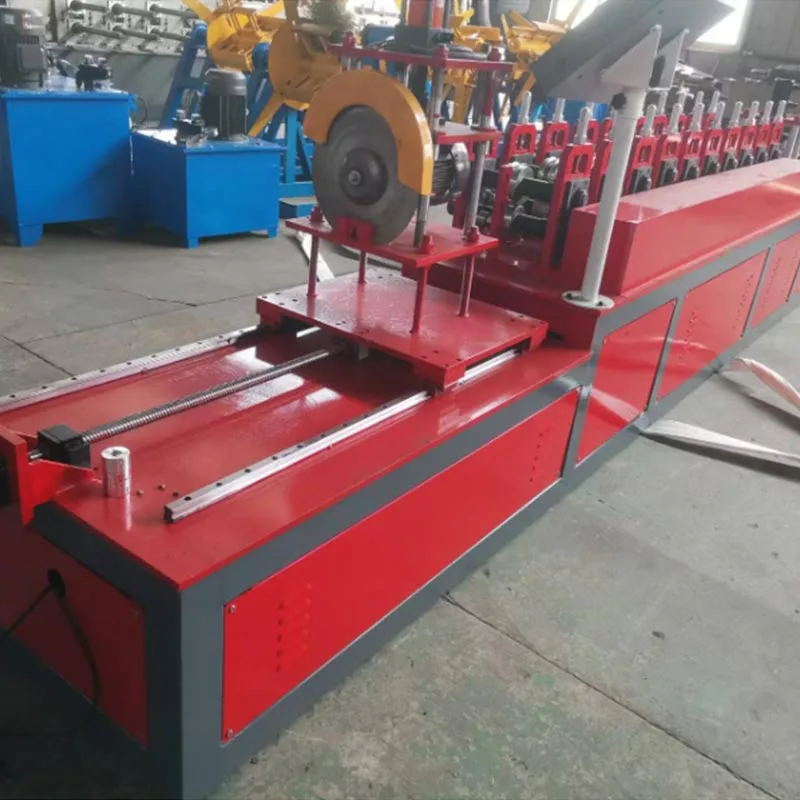

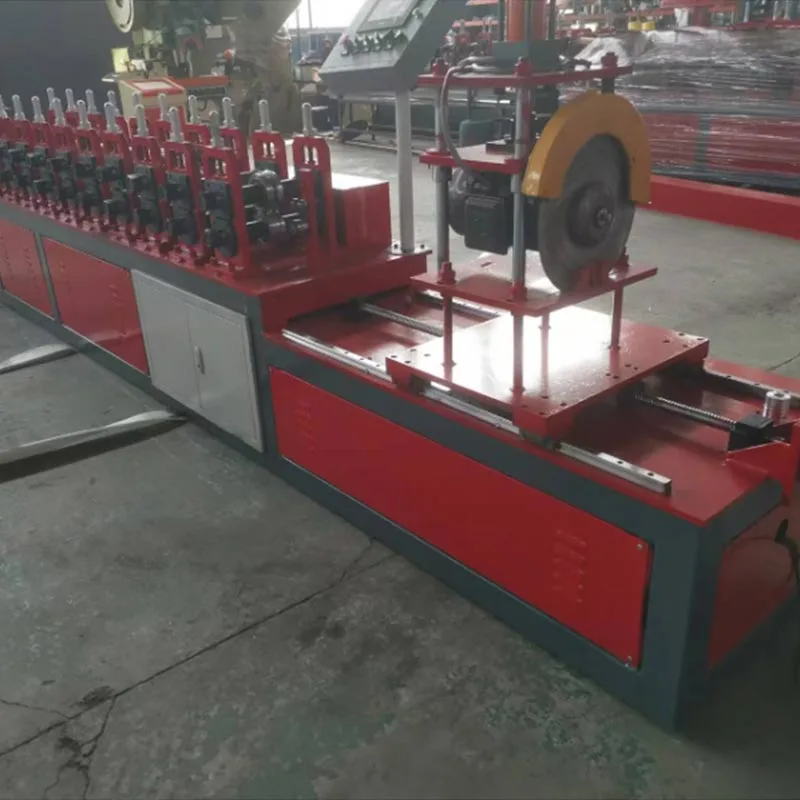

System cięcia: Po całkowitym uformowaniu profilu należy go przyciąć na odpowiednią długość. Jest to latający system odcięcia standardowe. Porusza się wraz z ciągle poruszającym się profilem. Wykonuje precyzyjne cięcie bez zatrzymywania produkcji linia. Zapewnia to wysoką wydajność.

Tabela wyjściowa / Tabela wybiegów: Stanowisko to, jako końcowy etap linii, odbiera przycięte na wymiar trójkątne profili i zazwyczaj zawiera zautomatyzowany system układania w stosy w celu usprawnienia obsługi i pakowania.

System sterowania: Nowoczesny sterownik PLC (programowalny sterownik logiczny) i panel HMI (interfejs człowiek-maszyna) obsługują cały operacja. Operatorzy mogą tutaj ustawić parametry, takie jak prędkość produkcji i długość cięcia. System zapewnia precyzję i powtarzalność.

Zalety korzystania z maszyny

Ta trójkątna maszyna do kadrowania z lekkiej stali zapewnia wyraźną przewagę nad konwencjonalnymi metodami, wytwarzając więcej wydajny i solidny produkt.

1. Wysoka wydajność produkcji:

Maszyna pracuje w sposób ciągły. Może wyprodukować dziesiątki metrów gotowego produktu na minutę. Ta prędkość jest daleko przewyższa produkcję ręczną lub prasę krawędziową. Spełnia wysokie wymagania dużych projektów budowlanych.

2. Wyjątkowa spójność i jakość:

Każdy wyprodukowany egzemplarz jest identyczny. Proces formowania rolek eliminuje błąd ludzki. Dokładność wymiarowa trójkątne ramy są niezwykle wysokie. Taka konsystencja ułatwia montaż na placu budowy. Zmniejsza odpady i przeróbki.

3. Wytrzymałość i trwałość materiału:

Proces formowania na zimno powoduje utwardzanie stali. Zwiększa to jego wytrzymałość na zakrętach. Wynikowy profil trójkątny jest naturalnie sztywnym kształtem konstrukcyjnym. Zapewnia doskonałą nośność i odporność do zwiotczenia.

4. Niskie koszty pracy:

Proces jest wysoce zautomatyzowany. Działa z zaledwie szkieletową załogą składającą się z jednej lub dwóch osób, co prowadzi do znacznie niższego nakładu pracy wydatki.

5. Elastyczność i personalizacja:

Maszyny można dostosować. Mogą produkować różne rozmiary trójkątów. Poradzą sobie z różnymi materiałami grubości. Wzory wykrawania można łatwo zmieniać za pomocą sterownika PLC. Dzięki temu jedna maszyna może obsługiwać wiele linie produktów.

6. Minimalne straty materiału:

W procesie wykorzystuje się cewkę ciągłą. System latającego cięcia optymalizuje długość cięcia. Dzięki temu powstaje bardzo mało złomu materiału w porównaniu do procesów z podawaniem arkuszowym.

7. Doskonałe wykończenie produktu:

Dzięki utrzymaniu powłoki ocynkowanej w stanie nieuszkodzonym, ten nieinwazyjny proces pozwala uzyskać produkt o doskonałych właściwościach odporność na korozję, gotowy do natychmiastowego użycia, bez dodatkowej obróbki.

Surowiec:

Rodzaj materiału: stal ocynkowana (SGCC, DX51D itp.), aluminium lub inne taśmy ze stali ciągliwej.

Grubość materiału: Zwykle waha się od 0,4 mm do 1,2 mm.

Szerokość cewki: Zależy od ostatecznego rozmiaru profilu, zwykle od 60 mm do 200 mm.

Masa cewki: do 3000 - 5000 kg, w zależności od wydajności rozwijacza

Gotowy produkt:

Kształt profilu: Zamknięty trójkątny (często z kołnierzami zapewniającymi stabilność)

Długość boku: Typowe rozmiary to 20x20mm, 25x25mm, 30x30mm, do 60x60mm.

Szybkość produkcji: 15 do 40 metrów na minutę.

Dane techniczne maszyny:

Stacje formujące: 12 do 18 stacji jest wspólne dla precyzyjnej, gładkiej formy.

Moc silnika napędowego: waha się od 7,5 kW do 15 kW, w zależności od rozmiaru i prędkości.

System sterowania: PLC z kolorowym ekranem dotykowym (HMI).

Dokładność cięcia: ±0,5 mm do ±1,0 mm.

Jaki jest proces produkcji tej maszyny?

Działanie trójkątnej lekkiej maszyny do konstrukcji szkieletowych to systematyczny i wydajny, wysoce zautomatyzowany proces.

Ładowanie materiału.

Wózek widłowy umieszcza duży zwój ocynkowanej stali na rozwijarce. Operator nawleka przednią krawędź cewkę do prowadnicy wejściowej.

Gwintowanie i konfiguracja.

Maszyna jest przewleczona przez wstępne prowadnice i do pierwszego stanowiska formującego. Operator wprowadza żądane parametry na panelu sterowania. Należą do nich prędkość produkcji i długość cięcia.

Formowanie rolek.

Uruchamia się główny silnik napędowy. Taśma metalowa przechodzi przez stacje formujące, gdzie następuje postęp zagięcia wywołane rolkami stopniowo tworzą górną krawędź, której kulminacją jest określony kształt litery „U”. Wreszcie to zamyka się w szczelny, zamknięty trójkątny profil.

Wykrawanie/nacinanie (jeśli jest na wyposażeniu).

Po całkowitym uformowaniu profil przechodzi przez jednostkę wykrawającą. Urządzenie jest zsynchronizowane z profilem ruch. Wybija otwory lub nacięcia w zaprogramowanych odstępach czasu.

Cięcie na długość.

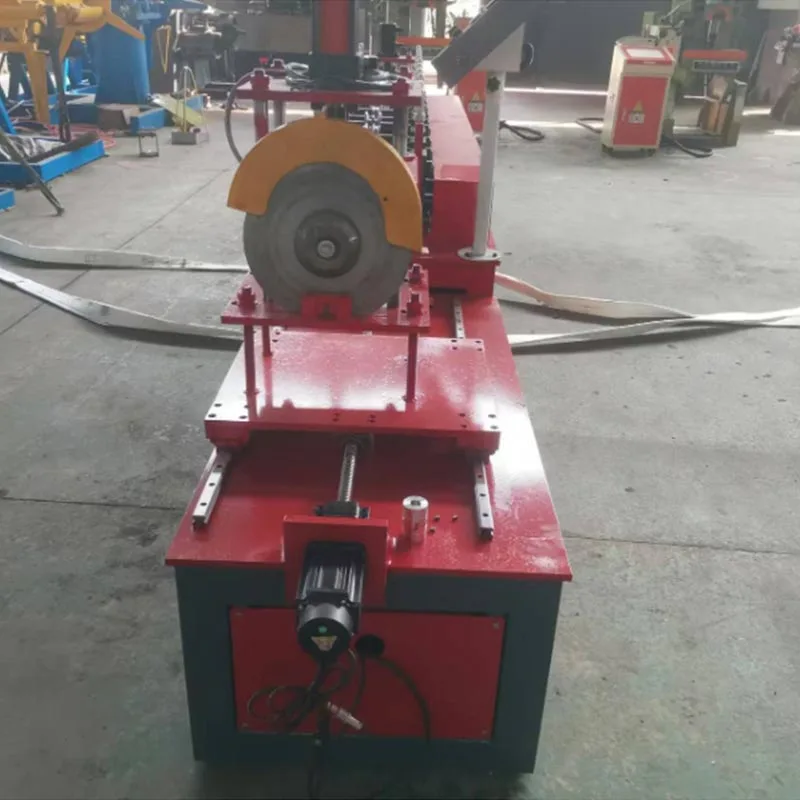

Ciągły trójkątny profil dociera do zespołu tnącego. Czujnik wykrywa położenie profilu. Latanie system odcięcia zaciska się na profilu. Porusza się wraz z nim. Piła lub nożyce wykonują czyste, kwadratowe cięcie. Następnie nóż powraca do pozycji początkowej w następnym cyklu.

Wyjście i układanie.

Wycięte elementy przemieszczają się wzdłuż stołu wyjściowego. Są one automatycznie układane w stosy lub przenoszone do obszaru zbiórki. The operator pakuje gotowe produkty w paczki do wysyłki.

Jakie są główne zastosowania tego produktu?

Trójkątne ramy produkowane przez tę maszynę mają fundamentalne znaczenie w nowoczesnym budownictwie wnętrza.

1. Systemy sufitów podwieszanych (kratki teowe):

Jest to najczęstsze zastosowanie. Ramy trójkątne służą jako główne lub drugorzędne elementy konstrukcji siatka sufitowa podwieszana. Zapewniają mocną, płaską ramę, na której znajdują się panele sufitowe, płytki lub deski. Ich wytrzymałość zapobiega opadaniu sufitu w miarę upływu czasu.

2. Ramy ścianek działowych z płyt kartonowo-gipsowych:

Stosowane są jako poziome pomosty lub łączniki pomiędzy słupkami pionowymi w ościeżnicach ściennych. Zwiększa to sztywność ściana. Zapewnia również bezpieczne podłoże do mocowania płyt kartonowo-gipsowych.

3. Systemy wsparcia HVAC:

Zaprojektowane jako solidne kanały nośne dla kanałów i rur HVAC, zapewniają ich integralność strukturalną i czystą estetykę mają podwójną użyteczność, co czyni je idealnymi do zastosowań eksponowanych w komercyjnych przestrzeniach nadsufitowych.

4. Zarządzanie kablami i wsparcie kanałów:

Zarówno w suficie, jak i w ścianach kanały te zapewniają bezpieczny i zorganizowany sposób prowadzenia kabli elektrycznych i danych przewody i przewody.

5. Dekoracyjne cechy ścian i sufitów:

Precyzyjne profile pozwalają projektantom tworzyć warstwowe lub schodkowe projekty sufitów i ścian. Służą jako niewidzialne szkielet, umożliwiający tworzenie kompleksowej estetyki wnętrz.

6. Zastosowania konstrukcyjne ze stali lekkiej:

Profile te służą również jako lekkie płatwie lub rygle, wykorzystując ich wysoki stosunek wytrzymałości do masy w małych rozmiarach konstrukcje stalowe.

Ta trójkątna maszyna do kadrowania z lekkiej stali to precyzyjny system produkcyjny. Zamienia surową stal w rdzeń konstrukcyjny komponent. Proces jest wyjątkowo szybki, dokładny i niezawodny.
Zalety są jasne. Obejmują one wysoką wydajność, stałą jakość i oszczędność kosztów operacyjnych. Wynikowy produkt, trójkątna rama z lekkiej stali, jest niezbędny. To niewidzialny kręgosłup bezpieczeństwa, trwałości i nowoczesności przestrzenie wewnętrzne. Od budynków biurowych i szpitali po centra handlowe i domy mieszkalne – wpływ tej maszyny jest ogromny wszędzie nad naszymi głowami i w naszych ścianach.
