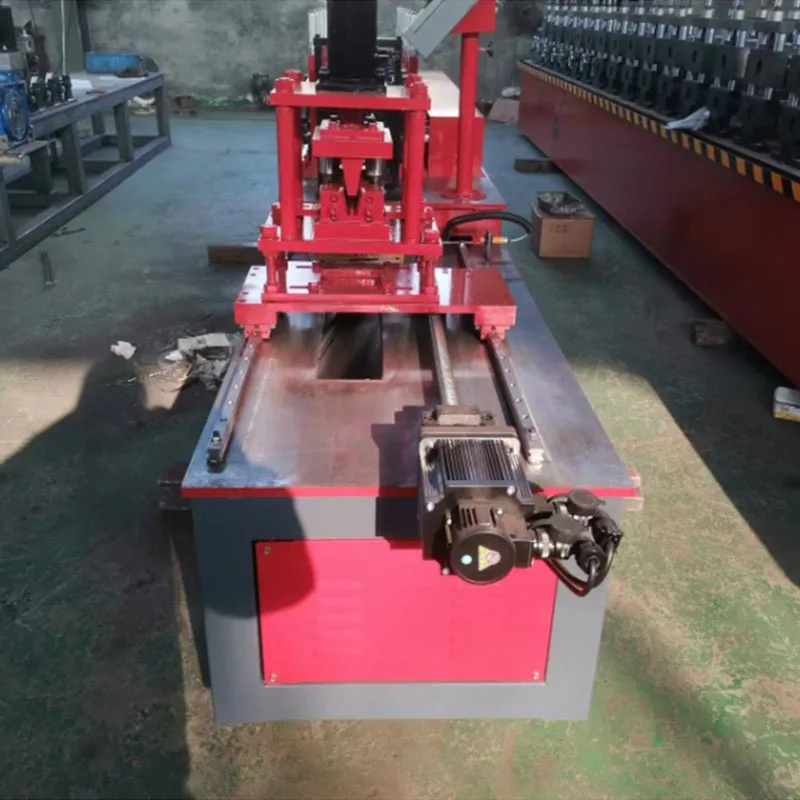

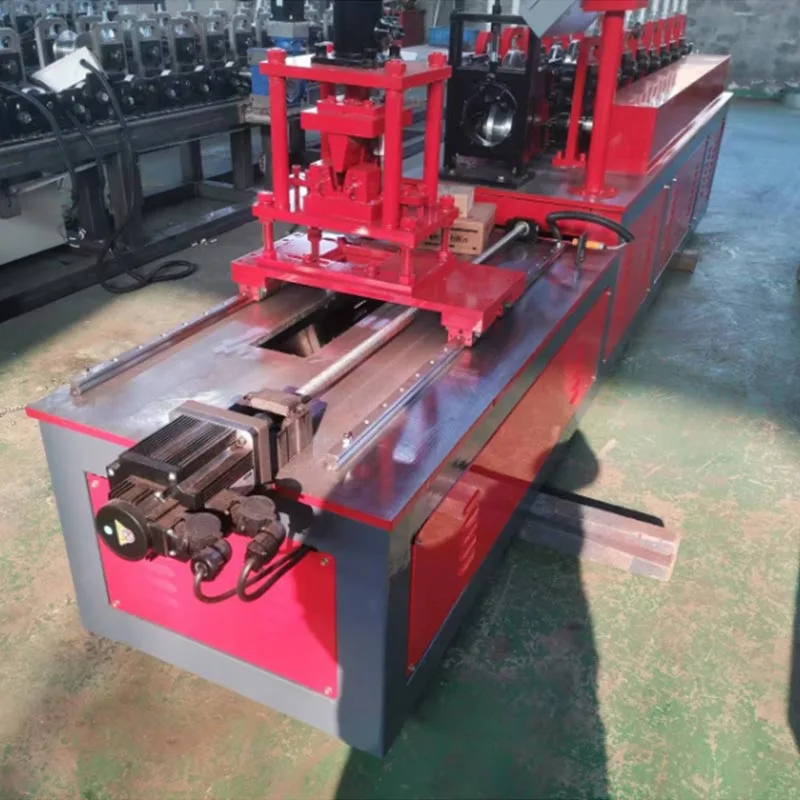

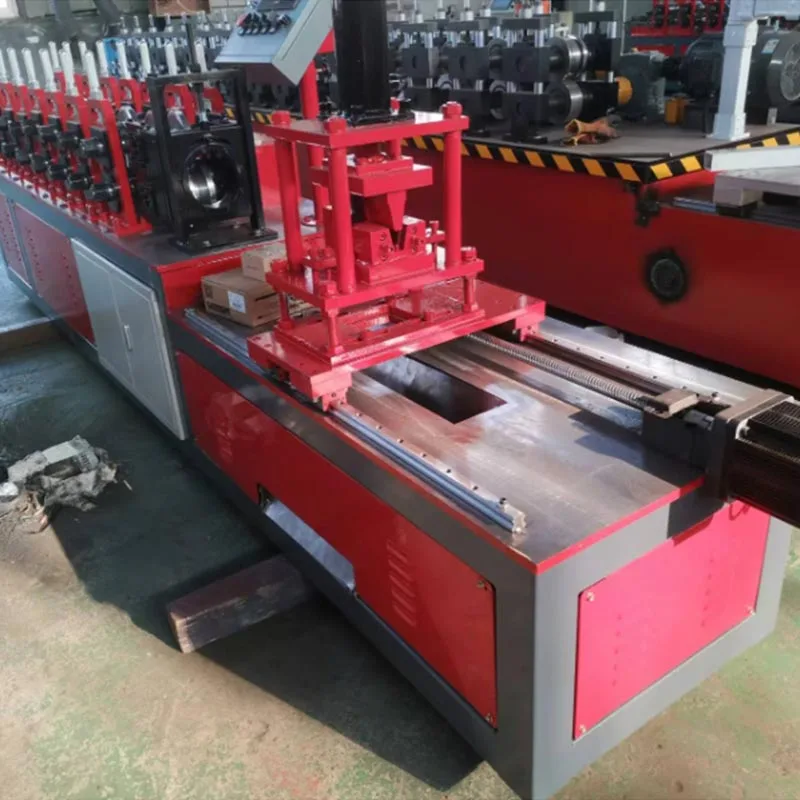

Lekka stalowa maszyna do kadrowania z zatrzaskiem

Ramy te stanowią szkielet nowoczesnego budownictwa. Stosowane są w ścianach, sufitach i systemach ścianek działowych. The Kluczowa jest funkcja „snap-lock”. Odnosi się do sprytnie zaprojektowanego systemu rowków i klipsów. System ten pozwala na montaż płyt kartonowo-gipsowych lub inne panele, które należy bezpiecznie zatrzasnąć na swoim miejscu. Eliminuje potrzebę stosowania wkrętów lub gwoździ w początkowej fazie załącznik. Oszczędza to znaczną ilość czasu i kosztów pracy.

Technologia ta stanowi odejście od tradycyjnych materiałów. Odsuwa się od ciężkiego drewna i brudnej wilgoci budowa. Oferuje szybszą, czystszą i bardziej precyzyjną metodę budowania. Lekka stalowa rama zatrzaskowa Sama maszyna jest punktem wyjścia dla tego wydajnego systemu konstrukcyjnego.

Konwencjonalne parametry i specyfikacje

Maszyny do kadrowania z lekkiej stali zatrzaskowej są dostępne w różnych modelach. Ich specyfikacje można dostosować do różnych potrzeby produkcyjne. Jednak większość maszyn ma wspólne parametry.

Wsad materiału: Maszyna przetwarza zwoje stali ocynkowanej charakteryzujące się standardową grubością 0,4-1,2 mm, szerokość 80-250 mm i gatunek materiału G550 lub wyższy, który zapewnia wysoką granicę plastyczności.

Wydajność produkcyjna: Maszyna produkuje różne profile. Typowe obejmują kołek C (kołek kanałowy), szynę U (ścieżka kanału) i kołki I. Ostateczna głębokość profilu może wynosić od 50 mm do 150 mm. Szerokość kołnierza wynosi zwykle od 35 mm do 75 mm.

Szybkość maszyny: Szybkość produkcji jest parametrem krytycznym. Mierzy się ją w metrach na minutę. Standardowe maszyny mogą produkować od 15 do 40 metrów na minutę. Modele o dużej prędkości mogą przekraczać 60 metrów na minutę.

Wymagania dotyczące zasilania: Są to maszyny zasilane elektrycznie. Zwykle wymagają zasilania 3-fazowego. Powszechne napięcia wynoszą 380 V lub 415 V, przy 50/60 Hz. Całkowity pobór mocy zależy od wielkości silnika. Zwykle waha się od 4 kW do 11 kW.

System sterowania: Nowoczesne maszyny wykorzystują sterownik PLC (programowalny sterownik logiczny). To jest mózg operacji. An Ekran dotykowy HMI (interfejs człowiek-maszyna) jest standardem. Pozwala operatorowi na wprowadzenie wymiarów, wybór profili, i monitorować proces produkcyjny.

Jednostka wykrawająca: Jest to istotny element. Automatycznie wycina otwory w środniku kołka. Te dziury są dla usługi elektryczne, hydrauliczne i mechaniczne. Wzór wykrawania i odstępy można programować za pomocą sterownika PLC.

System cięcia: Zastosowano precyzyjny system serwo-cięcia. Przycina uformowany profil na dokładną długość określone. Cięcie jest czyste i pozbawione zadziorów. Dokładność cięcia mieści się zazwyczaj w granicach ±0,5 mm.

Wymiary i waga: Ta pokaźna maszyna ma zazwyczaj długość od 4 do 8 metrów. Jego waga waha się od Od 1500 do 5000 kg, liczba ta zależy od konkretnego rozmiaru i wytrzymałości urządzenia.

Jakie są zalety tej maszyny?

Lekka stalowa maszyna do mocowania zatrzaskowego stanowi znaczną poprawę zarówno wydajności, jak i wydajności tradycyjne metody budowlane.

Szybkość i wydajność: Maszyna produkuje elementy ramowe na żądanie. Robi to z bardzo dużą prędkością. To eliminuje straty materiału przy cięciu długich elementów. Montaż na miejscu jest niesamowicie szybki. Mechanizm zatrzaskowy pozwala na szybki montaż panelu. Terminy budowy można skrócić nawet o 50%.

Precyzja i dokładność: od produkcji po instalację, w procesie powstają identyczne komponenty o doskonałej jakości stabilność wymiarowa. Nie ulegają wypaczeniu, kurczeniu się ani skręcaniu, tworzą idealnie proste i równe ściany sufity, zapewniając doskonałe wykończenie.

Wytrzymałość i trwałość: zalety stali formowanej na zimno są dwojakie. Zapewnia wysoki stosunek wytrzymałości do masy konstrukcje, które są solidniejsze i trwalsze niż drewno, a jednocześnie są odporne na gnicie, pleśń, szkodniki i wilgoć dla zdrowszego środowiska w pomieszczeniach zamkniętych.

Lekkość: ramy stalowe, z natury lekkie, zmniejszają obciążenie własne fundamentu i konstrukcji, jednocześnie czyniąc obsługę i instalację łatwiejszą i bezpieczniejszą.

Zrównoważony rozwój: Stal w 100% nadaje się do recyklingu. Proces produkcyjny nie generuje prawie żadnych odpadów. Wszelkie ścinki z witryny w pełni nadają się do recyklingu. To sprawia, że ​​jest to wybór przyjazny dla środowiska.

Bezpieczeństwo: Stal jest niepalna. Nie pali się. Znacząco poprawia to bezpieczeństwo pożarowe budynku. To nie zapewnia również pożywienia termitom ani innym owadom.

Opłacalność: znaczna inwestycja początkowa jest z nawiązką kompensowana przez znaczne oszczędności w ramach projektu, wynikające ze zmniejszonej siły roboczej, zminimalizowanej ilości odpadów, przyspieszonej budowy i mniejszych nakładów na konserwację długoterminową.

Podstawowe scenariusze użycia

Ramy produkowane przez te maszyny do kadrowania z zatrzaskami ze stali lekkiej są wszechstronne. Jest stosowany w szerokim zakresie projekty budowlane.

Budownictwo mieszkalne: służy do przegród wewnętrznych, zewnętrznych ścian nienośnych, siatek sufitowych i więźby dachowe w domach, mieszkaniach i willach.

Budownictwo komercyjne: idealne do przegród biurowych, wnętrz sklepów detalicznych, wyposażenia pokoi hotelowych i fałszywych sufity. Główną zaletą jest możliwość łatwego prowadzenia usług przez wstępnie wycięte otwory.

Budownictwo przemysłowe: Stosowane do tworzenia pomieszczeń czystych, ścian działowych magazynów i przemysłowych przestrzeni biurowych.

Budownictwo instytucjonalne: idealne dla szpitali, szkół i uniwersytetów. Czystość materiału i trwałość to tutaj kluczowe zalety.

Projekty renowacyjne: Doskonałe do przebudowy istniejących budynków. Lekkie ramy minimalnie obciążają stare struktura.

Proces produkcji i przepływu pracy

Działanie tej maszyny to ciągły, zautomatyzowany proces, który można podzielić na jasne etapy.

Ładowanie materiału

Stalową cewkę umieszcza się na rozwijarce lub stojaku rozwijacza. Ten stojak utrzymuje ciężką cewkę. Pozwala się zrelaksować płynnie i podaje taśmę stalową do maszyny.

Wstępne prostowanie i prowadzenie

Taśma stalowa przechodzi najpierw przez jednostkę prostującą. Idealnie płaski pasek przed uformowaniem zapewnia m.in system rolek korygujących, który eliminuje wszelkie początkowe krzywizny i skręcenia cewki.

Proces formowania rolek

To jest rdzeń maszyny. Płaska taśma stalowa wchodzi do szeregu stanowisk formujących. Każda stacja to zestaw precyzyjnie zaprojektowane rolki. Pierwsza stacja lekko zagina krawędzie listwy. Każda kolejna stacja stopniowo kształtuje metal. Krok po kroku tworzy ostateczny profil w kształcie litery C lub U z rowkami zatrzaskowymi.

Serwo wykrawanie

Gdy profil przesuwa się do przodu, dociera do jednostki wykrawającej. Serwomotory synchronizują stemple z profilem ruch. Stemple tworzą czyste i dokładne otwory w środniku profilu. Wzór jest wstępnie zaprogramowany.

Precyzyjne cięcie

W pełni uformowany i wytłoczony profil trafia do zespołu tnącego. Serwomotor napędza ostrze tnące. The proces automatycznie i czysto tnie profil, zapewniając bardzo dokładne długości w każdym cyklu i gwarantując spójność.

Dane wyjściowe i obsługa

Podsumowując, ten zautomatyzowany system obsługi transportuje, układa w stosy, pakuje i etykietuje gotowe kołki w celu dostarczenia ich na miejsce bezproblemowy i wydajny proces produkcyjny od cewki do produktu końcowego.

Nasza lekka stalowa maszyna do kadrowania z zatrzaskiem jest kamieniem węgielnym inteligentniejszej konstrukcji. Przekształca surową cewkę w idealną komponentów, odblokowując szybszą, czystszą i bardziej precyzyjną konstrukcję. Rezultatem jest trwała, nieskazitelna konstrukcja ukończone w krótszym czasie. Dla tych, którzy budują przyszłość, nie jest to tylko kolejne narzędzie — to podstawowa zaleta.
