Inżynieria stalowych pedałów Maszyna do formowania rolek

Jakie są konkretne zastosowania tego urządzenia?

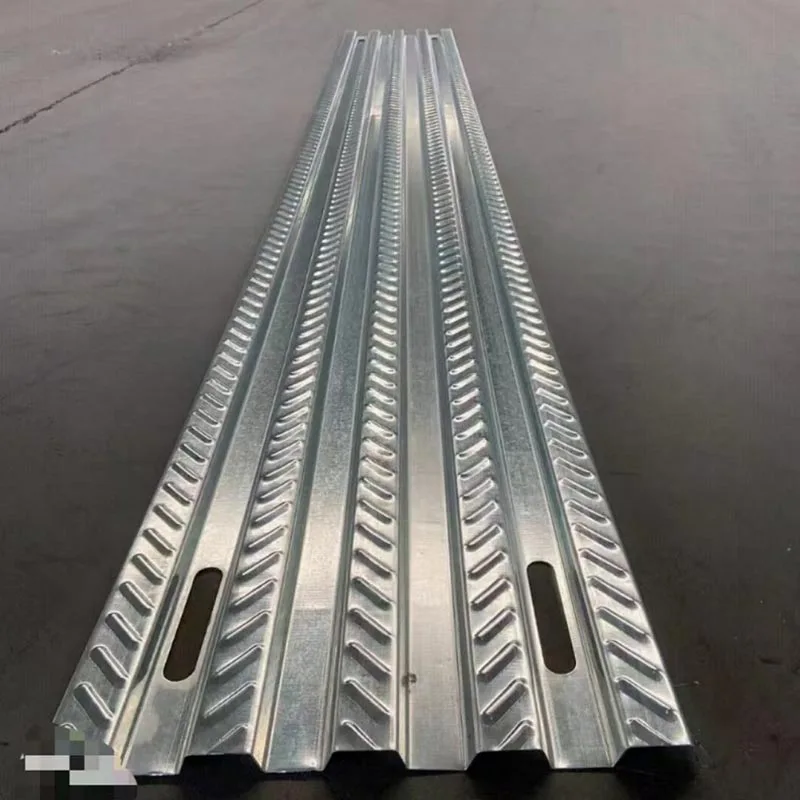

Ta maszyna do formowania rolek ze stalowymi pedałami inżynieryjnymi wytwarza maty stalowe. Są mocne i mają wzór przypominający siatkę. Zapewniają doskonałą antypoślizgowość. Stosowane są głównie do stałych rusztowań, platform roboczych i schodów bieżniki w warunkach przemysłowych.

Maszyna produkuje wyrafinowane profile podłóg kompozytowych. Te profile przeznaczone są do budynków wielokondygnacyjnych. Pomosty zaprojektowano tak, aby współdziałały z betonem. To tworzy mocne, lekkie i wydajne systemy podłogowe i dachowe. Stosowane są w budynkach wysokościowych, komercyjnych kompleksy i obiekty przemysłowe.

Razem te maszyny są niezbędne dla wielu przedsiębiorstw. Firmy budowlane, producenci profili stalowych, i zakłady prefabrykacyjne z nich korzystają. Pomagają zwiększyć produktywność i zapewnić stałą jakość. Pozwalają również przedsiębiorstwom, aby sprostać rosnącemu zapotrzebowaniu na wydajne rozwiązania budowlane.

Jak działają maszyny?

Te maszyny do formowania rolek ze stalowymi pedałami inżynieryjnymi działają w oparciu o precyzyjną i wydajną zasadę. Stal zwinięta jest podawany do maszyny z rozwijarki. Stal ta jest zazwyczaj wstępnie ocynkowana, ocynkowana lub walcowana na zimno. The materiał przechodzi następnie przez szereg stacji rolkowych. Każda stacja stopniowo wygina płaską taśmę stalową. The proces tworzy złożony przekrój bez usuwania materiału. Ta metoda jest znacznie lepsza od hamowania na prasie. Zapewnia większą szybkość i spójność.

Podstawowe komponenty i ich funkcje

System rozwijania i podawania: Wytrzymały rozwijacz utrzymuje dużą stalową cewkę. Często wykorzystuje hydraulikę lub trzpień elektryczny. Dzięki temu ładowanie nowych cewek jest łatwe i wydajne. Następnie prowadnica podająca kieruje stalową taśmę do środka maszyna. Zapewnia to, że taśma wchodzi do sekcji formującej idealnie prosto i wyśrodkowana.

System wstępnego dziurkowania/nacinania (opcjonalny, ale powszechny): Wiele profili podłóg wymaga mechanicznego blokowania lub zgrzewanie kołków ścinanych. W tym celu stosuje się zintegrowaną, szybką jednostkę wykrawającą serwo. Przebija stalową taśmę z najwyższą dokładnością przed formowaniem. To cecha charakterystyczna maszyn z najwyższej półki.

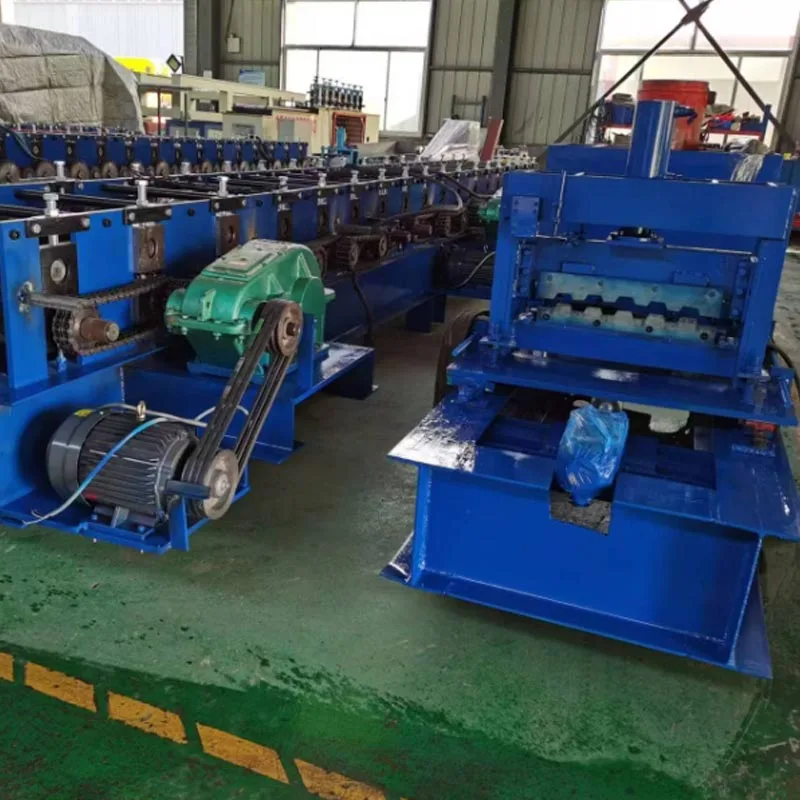

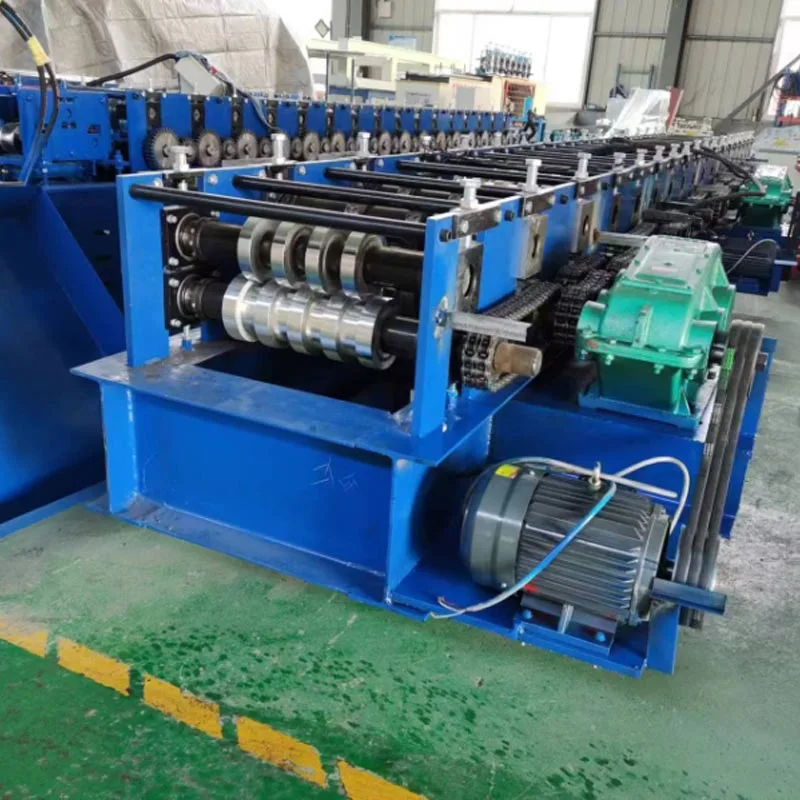

Stacja formowania rolek: To serce maszyny. Wykorzystuje wiele par rolek ze stali hartowanej. Te rolki są osadzone na solidnych wałach. Wsparte są one precyzyjnymi łożyskami.

Każda stacja kształtuje metal nieco bardziej. Proces ten jest postępujący. Trwa to aż do uzyskania ostatecznego profilu uformowany. Liczba potrzebnych stacji może być różna. Zależy to całkowicie od tego, jak złożony jest profil.

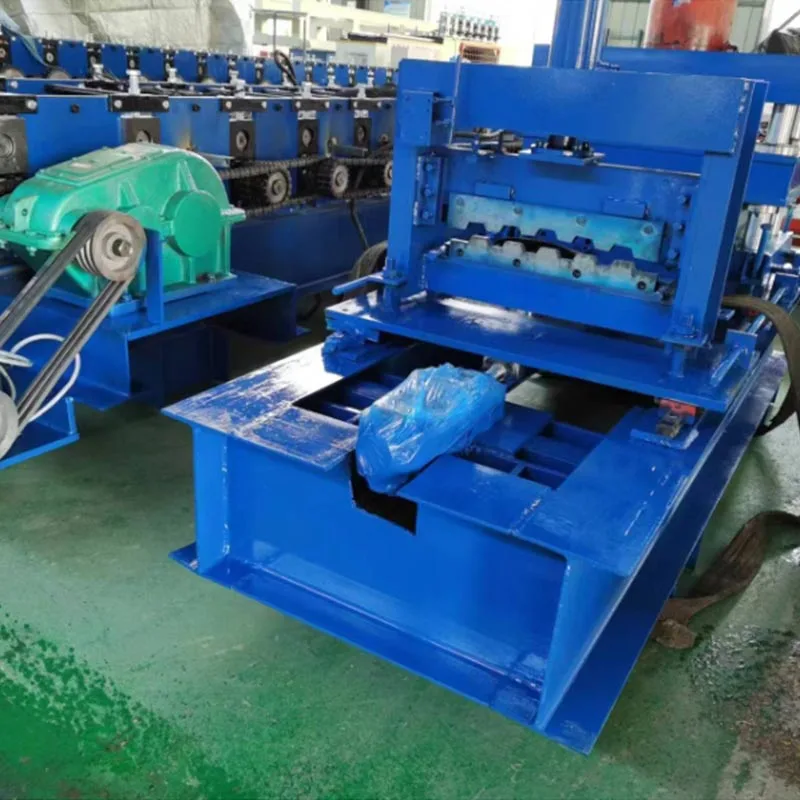

System cięcia: Po uformowaniu profil ciągły jest przycinany na odpowiednią długość. Wysokiej klasy maszyny wykorzystują latanie synchroniczne układ odcinający. System ten jest zazwyczaj hydrauliczny lub serwoelektryczny. Podczas cięcia porusza się wraz z profilem. To zapewnia czyste, pozbawione zadziorów i kwadratowe cięcie. Linia produkcyjna nie musi się zatrzymywać.

System sterowania i interfejs HMI: Najnowocześniejszy programowalny sterownik logiczny (PLC) działa jak mózg maszyny. Operatorzy sterują nim za pomocą prostego interfejsu ekranu dotykowego (HMI). Mogą z łatwością wprowadzać ustawienia produkcyjne, np długość i ilość. W systemie przechowywane są także przepisy dla różnych profili. Cały czas monitoruje całość proces zapewniający spójność.

Przenośnik wyjściowy i system układania w stosy: Gotowe profile są transportowane z dala od obszaru cięcia. Są wtedy automatycznie układane w schludne wiązki. Te pakiety są gotowe do wiązania i wysyłki.

Scenariusze zastosowań

Maszyna do formowania rolek ze stalowymi pedałami inżynieryjnymi jest używana w:

Budownictwo przemysłowe: Jego głównym zastosowaniem są trwałe konstrukcje w budownictwie przemysłowym. Należą do nich rusztowania, podesty robocze i chodniki. Znajdziesz te zastosowania w obiektach takich jak fabryki, elektrownie zakładów i rafinerii.

Projekty infrastrukturalne: Do stopni schodów i platform konserwacyjnych. Stosowany w mostach, tunelach i w dużych miejscach publicznych udogodnienia.

Przemysł stoczniowy: Jako antypoślizgowe podłogi i platformy na statkach i platformach wiertniczych na morzu.

Wysokiej klasy profile podłogowe są stosowane w:

Wysokie budynki: służą jako kompozytowe podłogi w drapaczach chmur i budynkach biurowych. Tworzą szybkoformująca platforma do podpierania wylewów betonowych.

Kompleksy handlowe: w centrach handlowych, szpitalach i na lotniskach. Idealny do dużych, otwartych planów pięter wymagających szybkości budowa.

Magazyny przemysłowe i centra logistyczne: Ten produkt jest idealny do magazynów przemysłowych i logistyki centra. Służy do budowy antresoli o dużej rozpiętości i solidnych systemów dachowych. Zapewnia to ekspansywne, wolne od kolumn przestrzenie i trwała ochrona nad głową.

Parkingi wielopoziomowe: Jako trwały i szybki w budowie system tarasowy.

Parametry techniczne (typowy zakres)

Kluczowe zalety

1. Wysoka wydajność i szybka produkcja

Proces formowania rolek jest ciągły i znacznie szybszy niż w przypadku metod tradycyjnych. Ta prędkość przynosi kluczowe korzyści: większa wydajność, krótsze czasy realizacji i lepszy zwrot z inwestycji.

2. Doskonała spójność i precyzja

Każdy wyprodukowany profil jest identyczny. Spełnia dokładne tolerancje. Eliminuje to błąd ludzki i zapewnia idealne dopasowanie miejscu i ogranicza ilość odpadów i ponownych prac.

3. Doskonała siła i wydajność

Proces formowania na zimno utwardza ​​stal przy każdym zgięciu. Zwiększa to sztywność profilu i nośność bez dodawania wagi. Wysokiej klasy maszyny oferują funkcję wytłaczania. Tworzy na profilach teksturowaną powierzchnię, co skutkuje wzmocnionym działaniem kompozytowym z betonem.

4. Duża wszechstronność i elastyczność

Nowoczesne maszyny pozwalają na szybką wymianę i regulację rolek. Dzięki temu pojedyncza linia produkcyjna może produkować m.in szeroka gama profili i rozmiarów przy bardzo krótkich przestojach.

5. Niższe koszty pracy i koszty operacyjne

Nasz zautomatyzowany model operacyjny został stworzony z myślą o minimalnym zatrudnieniu. Całą linię obsługuje jeden operator, osiągając znaczne oszczędności kosztów przy jednoczesnym zwiększeniu bezpieczeństwa.

6. Zintegrowane rozwiązanie „wszystko w jednym”.

Maszyny te łączą wykrawanie, wytłaczanie i formowanie w jedną zsynchronizowaną linię. Eliminuje to potrzebę stosowania dodatkowych etapów przetwarzania i upraszcza cały przepływ pracy.

6. Szczegółowe szczegóły

Precyzyjnie zaprojektowane rolki formujące

Sercem maszyny są rolki formujące. Wykonane z wysokiej jakości stali stopowej, takiej jak Cr12 lub 42CrMo poddawane obróbce cieplnej przed precyzyjnym szlifowaniem i polerowaniem na lustrzany połysk. Ten rygorystyczny proces gwarantuje długą żywotność, minimalne zużycie i nieskazitelną powierzchnię produktu końcowego.

Zaawansowane sterowanie i automatyzacja

System PLC działa jak ośrodek nerwowy. Integruje wszystkie funkcje maszyny:

Synchronizacja: Organizuje precyzyjną, jednoczesną pracę rozwijacza, napędu formującego i odcięcia systemu.

Zarządzanie recepturami: ten system przechowuje ustawienia dla setek profili. Upraszcza złożone konfiguracje, umożliwiając operatorzy mogą zmieniać zadania za pomocą jednego przycisku.

Monitorowanie diagnostyczne: Stale sprawdza obciążenie silnika, ciśnienie oleju i temperaturę. Zapewnia alerty i pomaga zapobiec uszkodzeniom.

Śledzenie produkcji: rejestruje dane, takie jak liczniki produkcji, liczba sztuk i raporty wydajności.

Solidna konstrukcja maszyny

Aby konsekwentnie wytwarzać proste, dokładne profile, konstrukcja musi minimalizować wibracje i ugięcie. To jest osiągnąć dzięki podstawie i stojakom zbudowanym z mocno zespawanych, wytrzymałych płyt stalowych – niepodlegającemu negocjacjom fundamentowi, który zapewnia sztywność pozwalającą na obsługę dużych sił i utrzymanie idealnego wyrównania rolek przez lata.

Personalizacja i skalowalność

Te maszyny do formowania rolek ze stalowymi pedałami inżynieryjnymi można dostosować do konkretnych potrzeb. Ta elastyczna platforma jest modułowy z założenia. Określasz jego konfigurację wybierając kluczowe moduły: stanowiska formujące, moc wykrawania, systemy sztaplowania i integracje pomocnicze.

Trwałość i łatwa konserwacja

Zaprojektowane z myślą o niezawodnej pracy 24 godziny na dobę, 7 dni w tygodniu, maszyny te są zbudowane tak, aby przetrwać. Ich trwałość gwarantuje najwyższa jakość międzynarodowe komponenty i scentralizowany automatyczny system smarowania, które współpracują w celu zminimalizowania zużycia i skrócić przestoje konserwacyjne.
