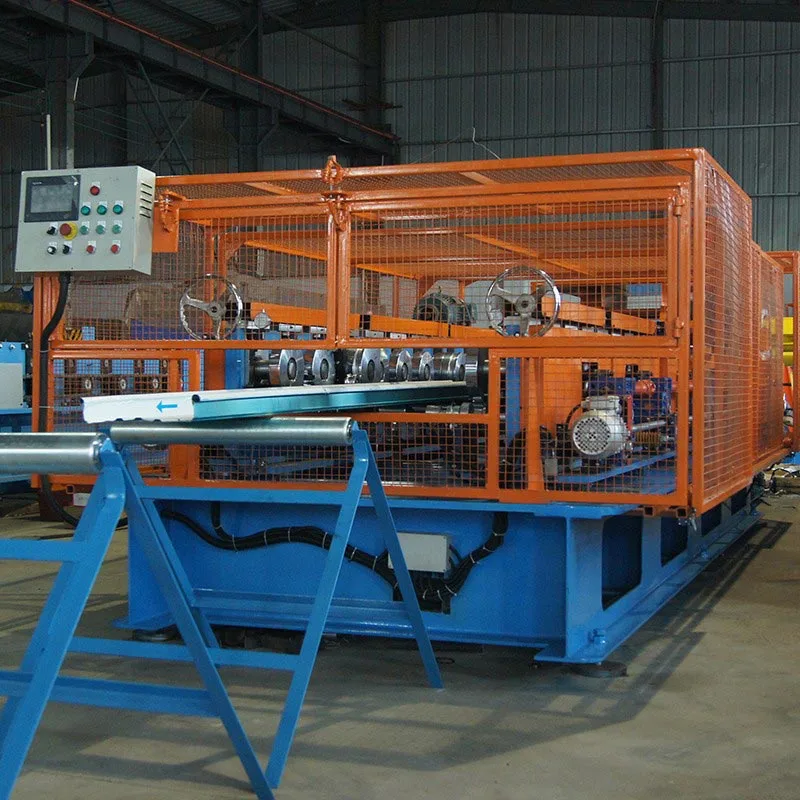

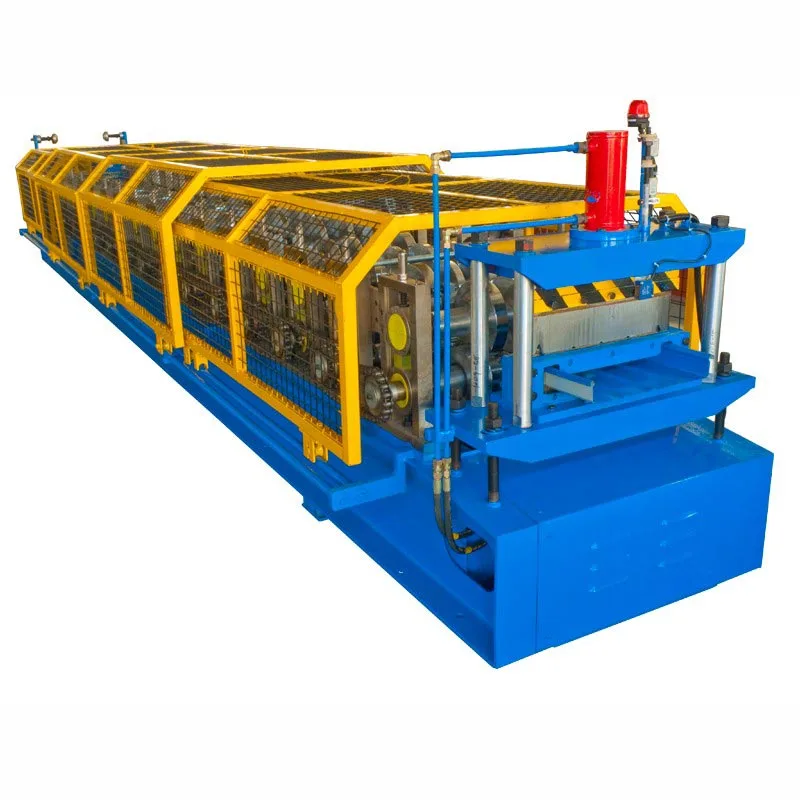

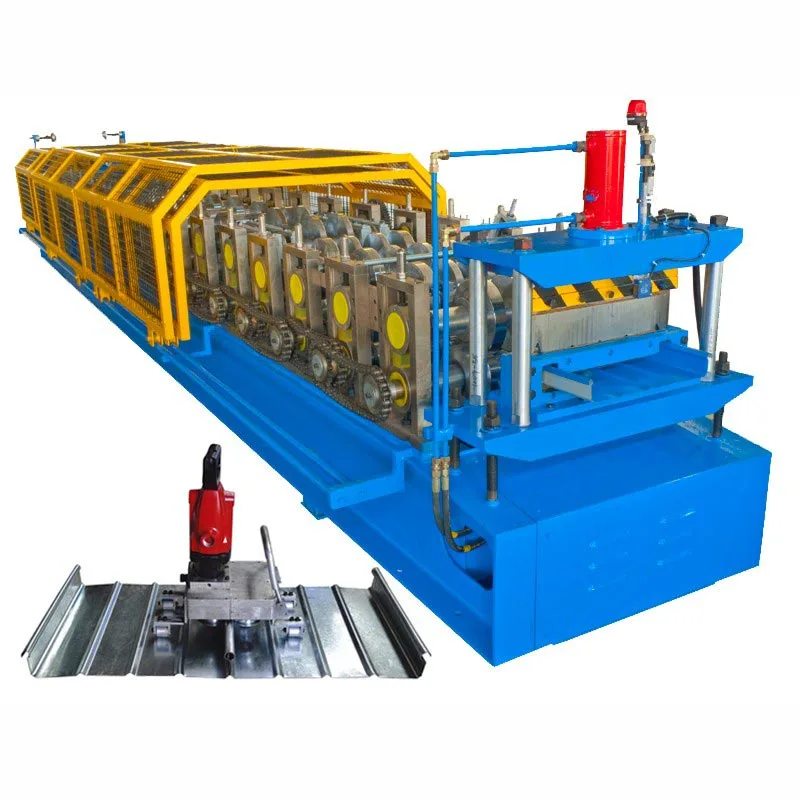

Maszyna do formowania rolek metalowych dachów na rąbek stojący

Jak działa maszyna?

Maszyna do formowania rolek metalowych dachów na rąbek stojący wykorzystuje proces formowania na zimno. Zaczyna się od płaskiej metalowej cewki. To cewka przechodzi przez szereg matryc walcowych. Każdy zestaw rolek stopniowo kształtuje metal. Wreszcie skończony panel ma zintegrowane, podwyższone szwy.

Te szwy łączą się z sąsiednimi panelami. Wyniesione są ponad płaszczyznę odwodnienia dachu. Ten projekt eliminuje konieczność stosowania łączników przelotowych na szerokiej powierzchni. Ta kluczowa cecha sprawia, że dachy na rąbek stojący są bardzo wytrzymałe odporny na wycieki. Pozwala także dachowi wytrzymać rozszerzanie i kurczenie się pod wpływem ciepła.

Zalety Maszyny

Maszyny te stanowią znaczący postęp w porównaniu z produkcją ręczną. Oferują niezrównana konsystencja. Zapewniają dużą prędkość produkcji. Są opłacalne w przypadku dużych projektów. Te projekty obejmują budynki komercyjne, obiekty przemysłowe, lotniska i stadiony sportowe.

Jaka jest linia produkcyjna tego produktu?

Maszyna do formowania rolek metalowych dachów na rąbek stojący to zintegrowana linia produkcyjna. Jego standardowa konfiguracja ma kilka kluczowych elementów. Części te płynnie ze sobą współpracują.

Rozwijarka / rozwijarka: To jest początek linii. Trzyma w sobie ciężką metalową cewkę, która może ważyć kilka ton. To podaje cewkę do maszyny. Może być napędzany silnikiem lub pasywny. Często wymaga konserwacji układu hamulcowego napięcie.

Zespół podający i poziomujący: Metalowy pasek zwoju może mieć krzywizny lub niedoskonałości. To urządzenie posiada poziomowanie rolki. Rolki te spłaszczają i prostują materiał. Zapewnia to równomierne podawanie do głównej formy. To jest krytyczne dla dokładności końcowego panelu.

System wstępnego dziurkowania/nacinania (opcjonalny, ale powszechny): Na wielu dachach stosuje się ukryte mocowania zatrzaskowe. Ta stacja automatycznie wycina precyzyjne otwory lub nacięcia w krawędziach panelu. Dzieje się to w określonych odstępach czasu. Dziury umożliwiają mocowanie paneli za pomocą klipsów przesuwnych. Klipsy ukryte są pod przeplatanymi szwami.

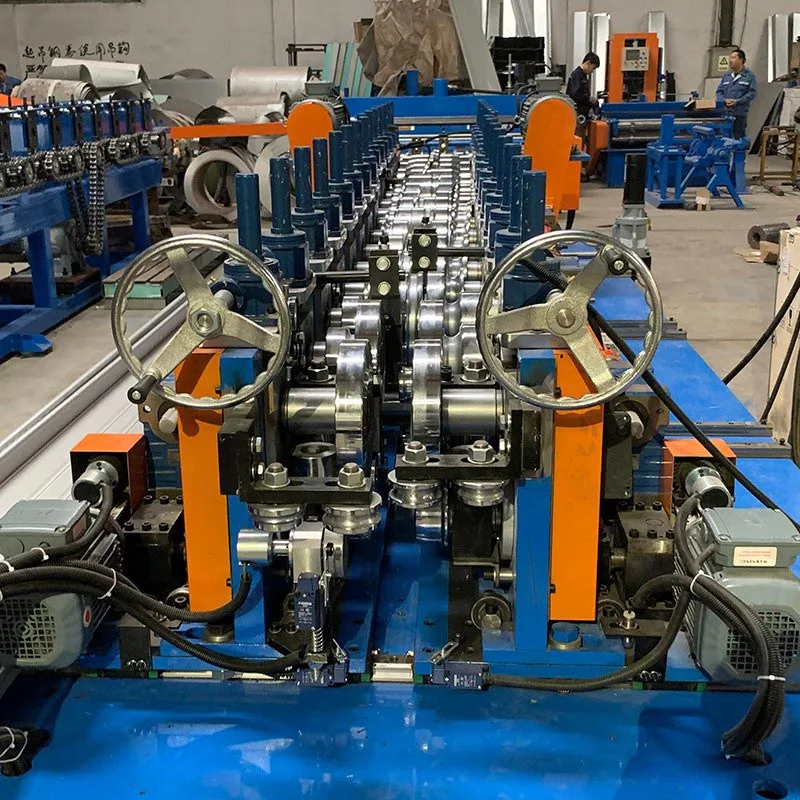

Stacja formowania rolek: To jest serce maszyny. Posiada szereg stojaków. Każdy stojak zawiera niestandardowy wałek umiera. Pasek przechodzi przez każdy stojak. Z każdym krokiem rolki nieco bardziej wyginają metal. To się zdarza stopniowo, aż do uzyskania ostatecznego profilu. Liczba stanowisk jest różna, zazwyczaj od 12 do 22 lub więcej. Więcej stojaków pozwala uzyskać delikatniejszą, bardziej precyzyjną formę. Zapewnia to lepsze wykończenie i mniejsze naprężenia materiału.

System cięcia: Po całkowitym uformowaniu panelu jest on przycinany na odpowiednią długość. Stosowane są dwa podstawowe typy:

Odcięcie w locie (odcięcie zsynchronizowane): Jest to najbardziej zaawansowany typ. Mechanizm tnący porusza się wraz z panel postępowy. Wykonuje czyste, kwadratowe cięcie bez zatrzymywania linii. Umożliwia to najwyższą możliwą wydajność szybkość i wydajność linii produkcyjnej.

Odcięcie stacjonarne: Maszyna zatrzymuje się na chwilę, aby wykonać cięcie. Ta metoda jest prostsza, ale wolniejsza.

Stół wyjściowy / stół wybiegowy: Gotowe panele są transportowane z maszyny, a następnie na odbiornik Stół. Stół ten często wyposażony jest w rolki lub pasek zabezpieczający przed zarysowaniami. Automatyczne systemy układania można dodać tutaj.

Proces formowania w kolejności:

Ładowanie cewki → 2. Prostowanie i podawanie → 3. (Opcjonalnie) Nacinanie otworów → 4. Przyrostowe formowanie rolek → 5. Cięcie zsynchronizowane → 6. Wyjście panelu i układanie w stosy.

Gdzie można zastosować ten produkt?

Wszędzie stosowane są dachy na rąbek stojący. Te maszyny do formowania rolek metalowych dachów na rąbek stojący są używane na całym świecie zarówno nowe projekty budowlane, jak i modernizacyjne. Kluczowe zastosowania obejmują:

Budynki komercyjne i biurowe: wybrane ze względu na profesjonalny wygląd, długą żywotność i niskie koszty utrzymania.

Obiekty przemysłowe i magazyny: Idealny do dużych rozpiętości dachów. Są wystarczająco wytrzymałe, aby wytrzymać trudne warunki.

Budynki użyteczności publicznej: lotniska, dworce kolejowe, szkoły, szpitale i obiekty sportowe. Korzystają z systemu niezawodność, szybki montaż i nowoczesny wygląd.

Budynki rolnicze: Dach zapewnia doskonałą ochronę przed warunkami atmosferycznymi i jest łatwy w utrzymaniu, idealny do ochrony zwierzęta gospodarskie i produkty rolne.

Wysokiej klasy budownictwo mieszkaniowe: coraz bardziej popularne w nowoczesnych, luksusowych domach. Dzieje się tak dzięki ich smukłym liniom i długą żywotność.

Specjalne projekty architektoniczne: stosowane do zakrzywionych dachów, kopuł i skomplikowanych kształtów. Często wymaga to specjalizacji maszyny.

Parametry techniczne

Kluczowe zalety

Produkuj panele na żądanie: Twórz panele bezpośrednio na miejscu, dokładnie wtedy, gdy jest to potrzebne. Eliminuje to czas realizacji i ryzyko uszkodzeń w transporcie. Zmniejsza także ryzyko uszkodzeń w transporcie. Możesz nawet wprowadzać zmiany w czasie rzeczywistym.

Mniej szwów, mniej wycieków: Maszyna do formowania rolek metalowych dachów na rąbek stojący może wytwarzać panele o długości całej nachylenie dachu. Eliminuje to poprzeczne zakładki boczne. Te okrążenia są częstymi słabymi punktami w przypadku wycieków. Wstępnie uformowane panele nie mogę tego zrobić.

Oszczędzaj pieniądze: zobaczysz znaczną redukcję kosztów. Oszczędzasz na transporcie długich, wstępnie uformowanych paneli. Ty także oszczędzaj na ich obsłudze i przechowywaniu. Produkcja na miejscu minimalizuje również straty materiału.

Stała, wysoka jakość: Produkcja jest zautomatyzowana i sterowana komputerowo. Gwarantuje to, że każdy panel posiada dokładnie takie same wymiary i kształt. Jakość ta prowadzi do szybszej, czystszej i bardziej niezawodnej instalacji.

Szybciej instaluj dachy: proces ten jest procesem ciągłym. Proces przebiega płynnie od surowego zwoju do gotowego panelu. Ten ciągły, usprawniony przepływ znacznie skraca czas trwania projektu.

Dostosuj się do różnych projektów: Maszyna jest bardzo wszechstronna. Maszyna może produkować różne profile, szwy wysokości i szerokości poprzez prostą wymianę matryc walcowych. Ta wszechstronność sprawia, że jest to idealne rozwiązanie dla wykonawców dysponujących m.in różnorodny zakres projektów.

Kluczowe szczegóły i funkcje

Wysokiej jakości matryce rolkowe: Najważniejszymi częściami są matryce rolkowe. Wykonane są z wysokowęglowego, stal wysokochromowa. Są precyzyjnie obrabiane przy użyciu CNC. Następnie są one mielone i poddawane obróbce cieplnej. To ich czyni bardzo twardy i odporny na zużycie. Wałki posiadają lustrzany połysk. Zapobiega to zarysowaniom lakieru metal.

Mocna, sztywna rama: Rama główna jest zbudowana ze stali o wysokiej wytrzymałości, spawana i odprężana w procesie co zapewnia dużą sztywność i stabilność. Zapewnia to idealne wyrównanie w celu uzyskania prostych, prawdziwych paneli.

Precyzyjny układ napędowy: W wałach formujących zastosowano wytrzymałe, wahliwe łożyska kulkowe. Układ napędowy zapewnia płynna, wydajna i doskonale zsynchronizowana praca wszystkich stanowisk formujących.

Zaawansowane sterowanie komputerowe: PLC służy jako mózg maszyny. Korzystając z intuicyjnego ekranu, operatorzy wchodzą do wymagana długość, ilość i wzory wykrawania. PLC steruje prędkością podawania, długością cięcia i wykrawaniem sekwencja. Zapewnia również diagnostykę i alarmy o usterkach.

Dokładne podawanie i cięcie serwomechanizmu: Wysokiej klasy maszyny wykorzystują serwomotory. Kontrolują one podajnik i latanie odcięcie. Zapewnia to wyjątkową dokładność długości cięcia. Zapewnia również idealnie prostopadłe cięcie przy dużych prędkościach.

Wbudowane bezpieczeństwo: Przyciski zatrzymania awaryjnego są umieszczone w wielu punktach. Osłony ochronne zakrywają wszystkie obracające się części. Można dodać kurtyny świetlne lub blokady bezpieczeństwa. Funkcje te pomagają zapobiegać obrażeniom operatora.

Maszyna do formowania rolek metalowych dachów na rąbek stojący zapewnia wydajność przemysłową w budownictwie. Zmienia całkowicie przeprowadzić proces dekarski. Zamienia powolną, wymagającą logistyki pracę w płynny, zintegrowany przepływ pracy. Ta metoda jest wysoce opłacalne.

Przenosi fabrykę na miejsce pracy. Daje to wykonawcom, architektom i budowniczym większą władzę. Mogą osiągnąć lepsze rezultaty w krótszym czasie. Całkowity koszt jest również niższy.

W przypadku każdego wielkoskalowego projektu metalowych pokryć dachowych maszyna ta stanowi strategiczną inwestycję. Nie tylko kupujesz maszyna. Poprawiasz swoje możliwości, reputację i rentowność. Produkt końcowy to trwały, piękny i wydajny dach. Ten dach jest dowodem precyzji i mocy nowoczesnej produkcji.
