Linia do formowania rolek ze stali kolorowej z pojedynczą płytą

Wprowadzenie produktu

Linia do formowania rolek ze stali jednokolorowej przeznaczona jest do kształtowania wstępnie pomalowanych zwojów stali. Formuje z nich niestandardowe pokrycia dachowe i panele ścienne. To łączy w sobie formowanie mechaniczne, sterowanie elektryczne i cięcie hydrauliczne. Wszystkie systemy są zintegrowane w jeden, kompaktowa linia produkcyjna. Ta zintegrowana, kompaktowa konstrukcja gwarantuje, że każdy gotowy arkusz ma dokładne wymiary standardami, ma gładką powierzchnię i zapewnia spójny wygląd.

Linia produkcyjna składa się z kilku kluczowych części: rozwijarki, prowadnicy podającej, układu formowania rolek, cięcia hydraulicznego jednostka, układ sterowania i stół wybiegowy. W jego rdzeniu zastosowano precyzyjne rolki formujące i niezawodną przekładnię mechanizm. System ten gwarantuje stabilną, ciągłą pracę i można go łatwo dostosować do różnych profili bez złożona konfiguracja. Jego elastyczność sprawia, że ​​idealnie nadaje się zarówno do projektów na dużą skalę, jak i do produkcji na zamówienie.

Funkcje i zastosowania

Linia do formowania rolek stalowych z pojedynczą płytą jest szeroko stosowana w wielu gałęziach przemysłu:

W branży budowlanej maszyna ta służy do produkcji niezbędnych elementów, takich jak pokrycia dachowe arkusze blachy, panele okładzin ściennych i płyty sufitowe. Idealnie nadaje się także do tworzenia fasad dekoracyjnych o różnym charakterze obiektów, w tym zakładów przemysłowych, magazynów i budynków komercyjnych.

Budownictwo mieszkaniowe: Idealny do lekkich konstrukcji stalowych, garaży i domów prefabrykowanych.

Projekty infrastrukturalne: Nadaje się do lotnisk, stacji kolejowych, centrów wystawowych i zadaszenia stadionów.

Obiekty rolnicze: Stosowane w oborach, szopach i budynkach chłodniczych wymagających paneli.

Jakie są zalety i cechy tego produktu?

Formowanie o wysokiej precyzji

Każdy wałek i wał są obrabiane CNC przy ścisłej kontroli tolerancji. Rezultatem jest precyzyjne formowanie i gładkość jakość powierzchni bez zarysowań.

Trwała struktura

Korpus maszyny wykonany jest ze stali wysokiej jakości. Jego spoiny są wyjątkowo mocne, co skutecznie zapobiega deformacjom. Rolki wykonane są ze stali o dużej wytrzymałości, np. Cr12 lub GCr15. Poddawane są działaniu ciepła obróbka zapewniająca długotrwałą trwałość.

Prosta obsługa

W systemie zastosowano sterowanie PLC z ekranem dotykowym. Operatorzy po prostu wprowadzają parametry cięcia. Następnie maszyna automatycznie obsługuje formowanie i cięcie, co znacznie ogranicza pracę ręczną.

Niski poziom hałasu i stabilna wydajność

Linia do formowania walców ze stali kolorowej z pojedynczą płytą wykorzystuje przekładnię łańcuchową lub skrzynię biegów. Ta konstrukcja zapewnia gładkość ruchu i redukuje wibracje. Dodatkowo wszystkie łożyska i części ruchome są precyzyjnie ustawione. To wyrównanie zapewnia cichą pracę podczas produkcji.

Hydrauliczny system cięcia

Hydrauliczne urządzenie tnące zapewnia czyste i precyzyjne cięcie. Zapobiega to odkształceniom krawędzi blachy. The ostrza wykonane są z wysokiej jakości stali formierskiej, co znacznie wydłuża ich żywotność.

Efektywność energetyczna

Nasz zoptymalizowany układ napędowy zmniejsza zużycie energii, a zaawansowane algorytmy ograniczają pracę na biegu jałowym. To bezpośrednio oszczędza na wydatki na energię i konserwację.

Łatwa konserwacja

Jego modułowa struktura upraszcza zarówno wymianę części, jak i regulację systemu. Jednocześnie rutynowe smarowanie i konserwację można łatwo przeprowadzić bez demontażu.

Parametry techniczne

Opis przedmiotu

Rodzaj materiału Stal malowana barwnie, stal ocynkowana, blacha aluminiowo-cynkowa
Grubość materiału 0,3 – 0,8 mm
Szerokość materiału 1000 – 1250 mm (możliwość dostosowania)
Prędkość formowania 10 – 20 m/min
Stacje rolkowe 13 – 20 grup (w zależności od profilu)
Materiał rolki Stal wysokiej jakości (Cr12 / GCr15) z twardym chromowaniem
Średnica wału 70 – 80 mm
Moc silnika głównego 5,5 – 7,5 kW
Hydrauliczna moc cięcia 4 kW
System sterowania PLC z ekranem dotykowym (opcjonalnie Delta / Siemens / Schneider)
Rodzaj cięcia Hydrauliczne docinanie, automatyczna kontrola długości
Wymiary (dł. × szer. × wys.) Około. 8,5 m × 1,6 m × 1,5 m
Całkowita waga około 5,5 tony
Napięcie 380 V, 50 Hz, 3 fazy (dostępne na zamówienie)

Szczegóły produktu

1. Rozwijak

W systemie stosuje się rozwijarkę ręczną lub hydrauliczną. Przytrzymuje i rozwija blachę stalową. Zapewnia to stabilność podawania i zapobiega uszkodzeniu cewki podczas pracy.

2. System karmienia i prowadzenia

Wyposażony w precyzyjne urządzenie wyrównujące, które zapewnia prawidłowe wprowadzenie materiału na rolki. Regulowana strona prowadnice zapobiegają odchyleniom arkusza, poprawiając dokładność formowania.

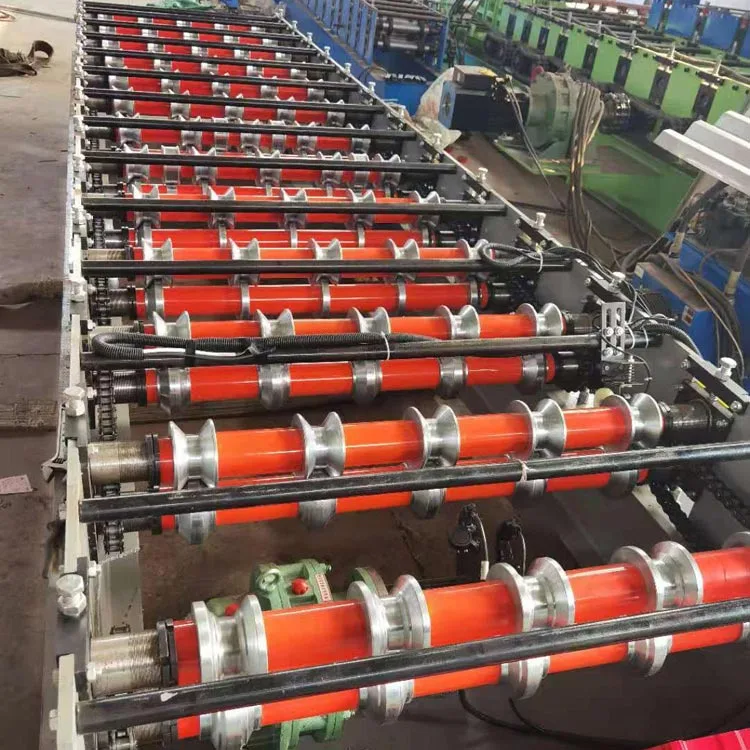

3. System formowania rolek

Sercem linii do formowania rolek ze stali kolorowej z pojedynczą płytą jest system formowania rolek. Ten proces jest wykonywany etapowo krok po kroku, aby utworzyć ostateczny profil. Każda stacja jest idealnie dopasowana do następnej. Utrzymują równomierne ciśnienie przez cały czas. Daje to gwarancję produktu doskonałego, pozbawionego wszelkich zniekształceń.

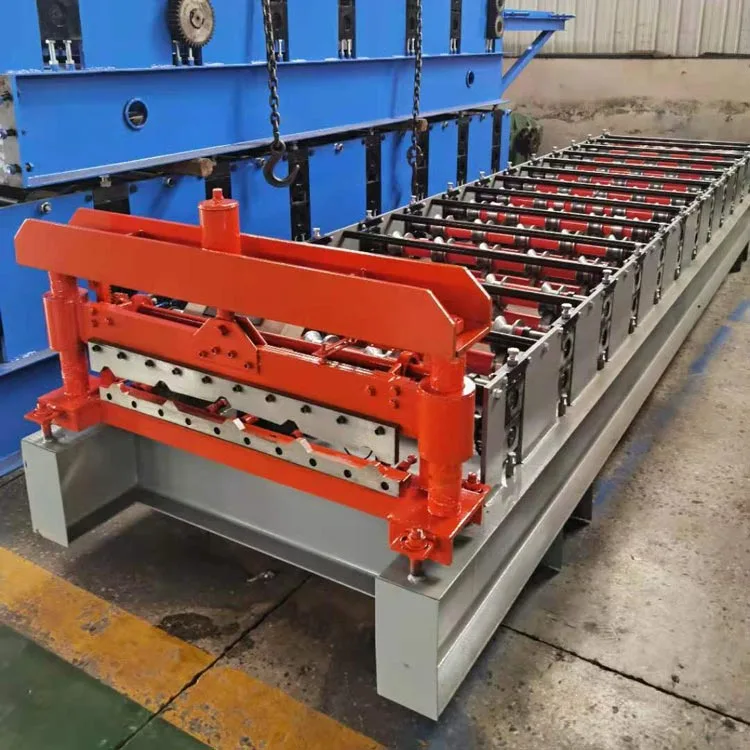

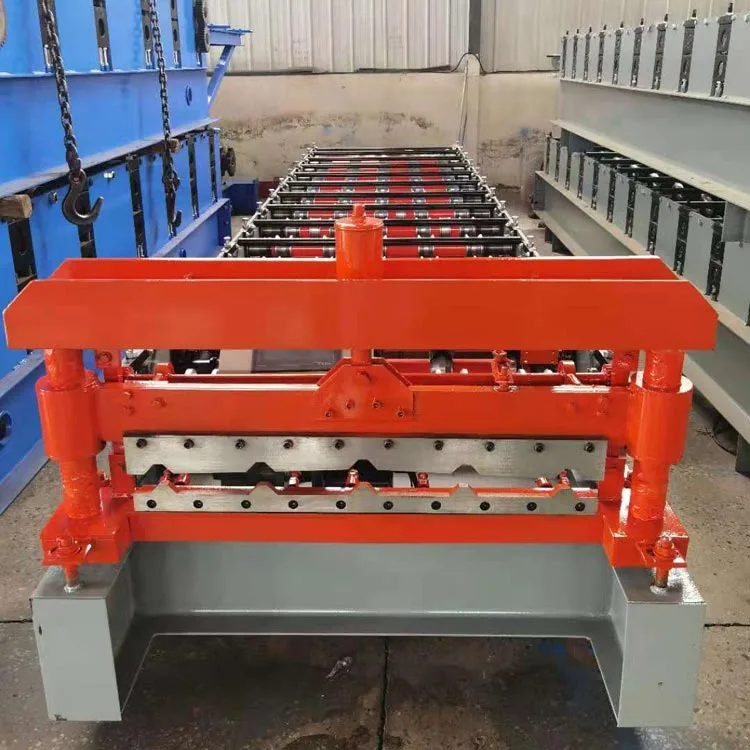

4. Hydrauliczny zespół tnący

Po uformowaniu panele są automatycznie docinane na zadaną długość. Ostrze hydrauliczne porusza się szybko i precyzyjnie, zapewniając schludną krawędź. Rama tnąca wykonana jest z litej stali, co gwarantuje długoterminową stabilność.

5. System sterowania

Operatorzy korzystają z intuicyjnego ekranu dotykowego PLC, aby ustawić kluczowe parametry, takie jak długość, ilość i opóźnienie cięcia.

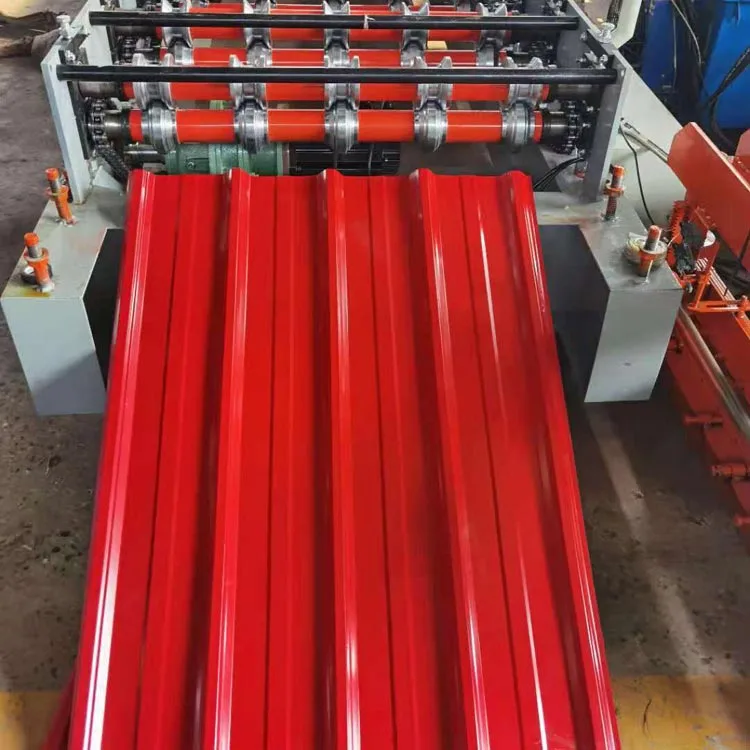

6. Tabela wyników

Gotowe panele przesuwają się na stół wybiegowy, gotowe do pakowania. Obrobiona powierzchnia chroni je przed zarysowaniami i zginanie.

Zapewnienie wydajności i jakości

Każde urządzenie poddajemy rygorystycznym testom przed dostawą. Najpierw każda maszyna przechodzi szereg testów, obejmujących kontrole precyzyjne i kontrole hydrauliczne. Następnie nasi technicy kalibrują wszystkie systemy elektryczne w celu zapewnienia stabilnej pracy. Zapewniają również dokładne nasmarowanie wszystkich ruchomych części. Przed wysyłką każda maszyna jest certyfikowana pod kątem zgodności z międzynarodowymi standardami. Możemy także dostosować sprzęt do Twoich indywidualnych potrzeb.

Pakowanie i dostawa

Każda maszyna przechodzi rygorystyczne testy przed wysyłką. Obejmuje to kontrole dokładności formowania i układu hydraulicznego inspekcje. Wszystkie układy elektryczne i sterujące są kalibrowane. Zapewnia to stabilną pracę. Części mechaniczne są nasmarowane i wyregulowane do optymalnego stanu. Każdy produkt spełnia międzynarodowe standardy. Oferujemy również personalizację aby dopasować się do Twoich specyficznych wymagań.

Obsługa posprzedażna

Zapewniamy pełne wsparcie techniczne. Obejmuje to wytyczne dotyczące instalacji i szkolenie operatorów. Ty również otrzymasz doradztwo w zakresie konserwacji na całe życie. Jesteśmy gotowi wysłać inżynierów za granicę w celu uzyskania wsparcia. Klienci długoterminowi otrzymują część zapasową części po cenie nabycia. Aby uzyskać natychmiastową pomoc, nasz serwis online zapewnia szybkie rozwiązanie wszelkich problemów.

Linia do formowania rolek ze stali kolorowej z pojedynczą płytą to niezawodne i wydajne rozwiązanie. Jest przeznaczony dla producenci pokryć dachowych i paneli ściennych. Zastosowana technologia zapewnia niezawodną kontrolę i mocną konstrukcję. To połączenie zapewnia stałą wydajność i produkty wysokiej jakości. Maszyna jest ekonomiczna i łatwa w adaptacji. To doskonale sprawdza się zarówno w małych warsztatach, jak i dużych liniach produkcyjnych. Dla firm poszukujących trwałych, wydajnych i sprzęt łatwy w utrzymaniu, jest idealnym wyborem dla nowoczesnego budownictwa.
