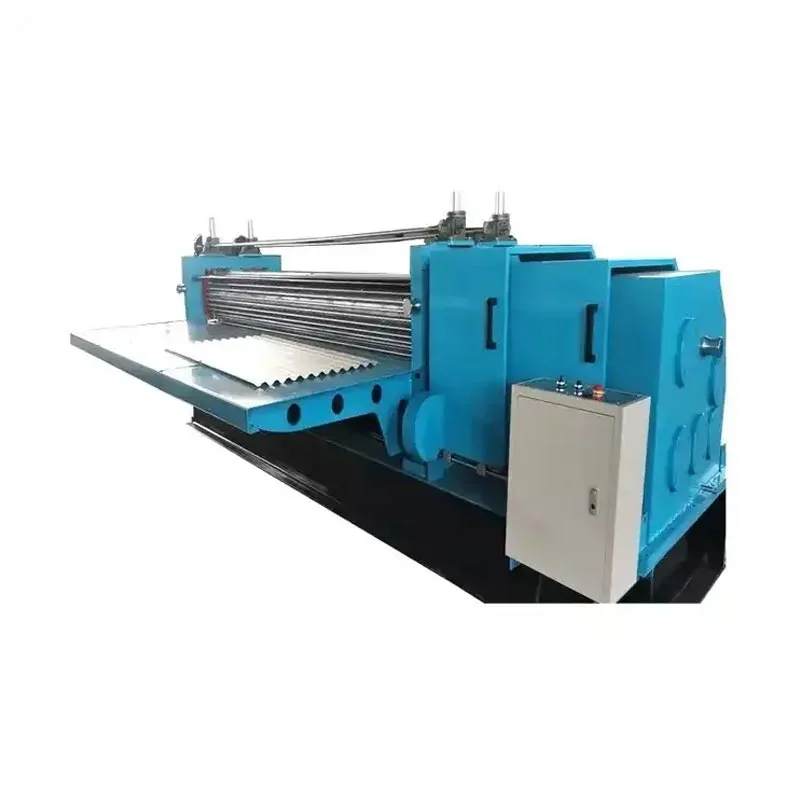

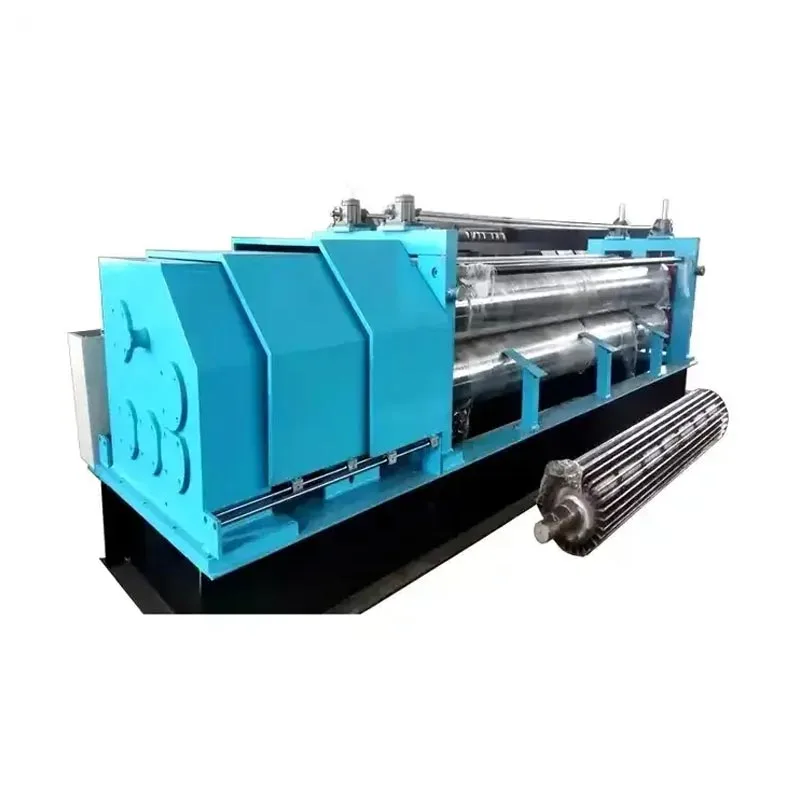

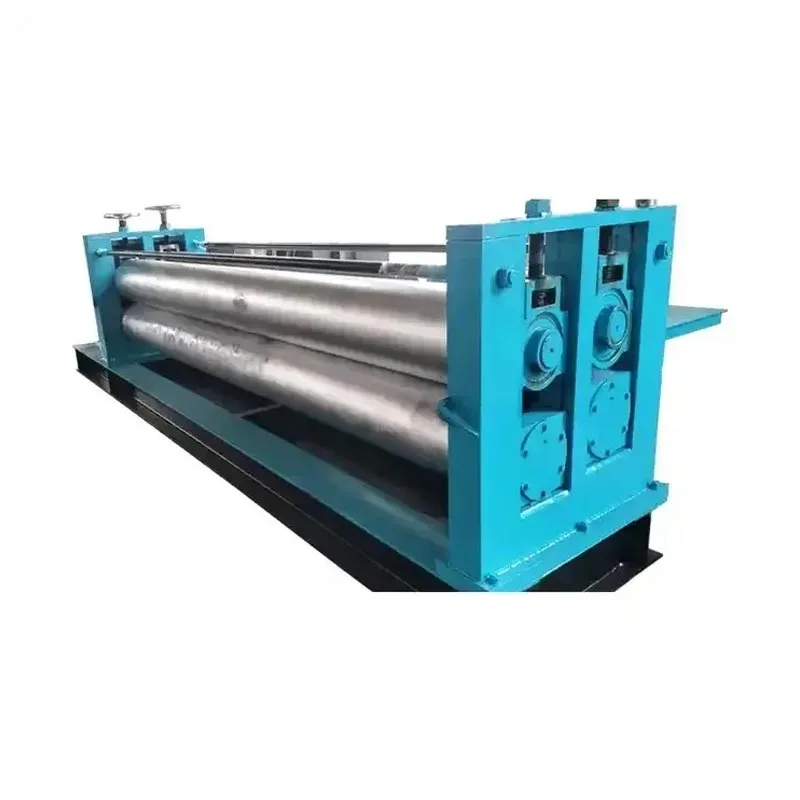

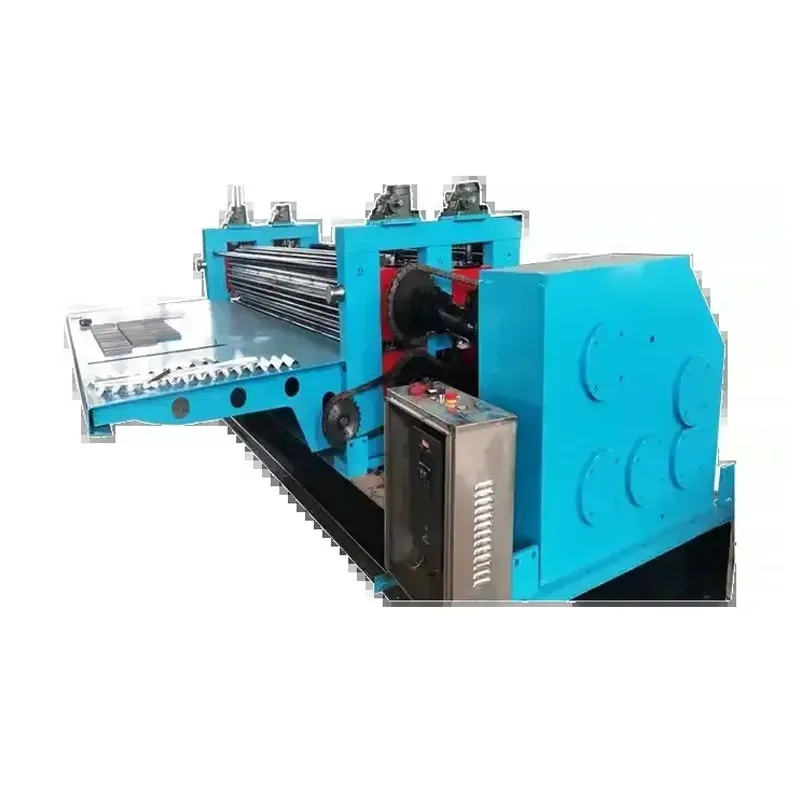

Maszyna do formowania rolek z poziomą beczką z blachy falistej

Maszyna do formowania rolek z poziomą beczką do blachy falistej to coś więcej niż tylko narzędzie do gięcia metal. Jest to wysoce wyrafinowany, zintegrowany system produkcyjny. Wykorzystuje unikalną metodę wywierania nacisku na boki lub poprzecznie. Różni się to od tradycyjnego formowania wzdłużnego.

W procesie tym wykorzystywane są precyzyjnie zaprojektowane walce i matryce. Wywierają one siłę na całej szerokości metalowego paska przechodzi. Ta metoda umożliwia tworzenie paneli falistych w sposób ciągły i z dużą prędkością. Powstałe panele mają wyjątkowa dokładność wymiarowa, doskonałe wykończenie powierzchni i zwiększona wytrzymałość konstrukcyjna.

Maszyny te współpracują z różnymi cewkami metalowymi. Przykładami są stal ocynkowana, aluminium, miedź i stal malowana kolorowo. Głównym produktem jest klasyka blacha falista. Arkusz ten ma powtarzający się wzór przypominający falę. Ten projekt był podstawą konstrukcyjną od ponad stulecie. Skutecznie odprowadza wodę i dodaje siły. Metoda nacisku poprzecznego ulepsza ten klasyk produktu poprzez podniesienie jego jakości i konsystencji. Daje to producentom kluczową przewagę na rynku. Jest to klucz do ich sukces w światowym przemyśle materiałów budowlanych.

Jakie etapy są wymagane w procesie formowania?

Maszyna do formowania rolek z poziomą beczką z blachy falistej łączy w sobie inżynierię mechaniczną i elektryczną sterowanie i precyzja hydrauliczna. Cały proces składa się z kilku kluczowych etapów:

A. Rozwijanie i podawanie:

Duży zwój surowej blachy umieszczany jest na rozwijarce. Następnie automatyczny mechanizm podający prowadzi metal do środka maszyna. W mechanizmie tym wykorzystuje się trzpień hydrauliczny lub elektryczny. Zapewnia stały dopływ materiału kontrolowane napięcie.

B. Poziomowanie i prowadzenie:

Metalowy pasek przechodzi najpierw przez precyzyjną jednostkę poziomującą. Ten krok usuwa wszelkie zwoje, zagięcia i zniekształcenia z surowca. Dzięki temu idealnie płaska blacha wejdzie w kolejny etap. Działa system prowadzenia krawędzi jednocześnie. Utrzymuje taśmę ułożoną na boki, zapobiegając dryftowi i zapewniając symetryczne formowanie.

C. Wstępne wykrawanie i nacinanie (opcjonalnie):

W przypadku arkuszy wymagających otworów lub otworów wentylacyjnych można dodać opcjonalną stację dziurkującą. Działanie maszyny integruje się układów mechanicznych, elektrycznych i hydraulicznych. Proces produkcyjny przebiega według określonej sekwencji etapów:

D. Proces formowania rdzenia – powstawanie ciśnienia poprzecznego

Ten etap jest technologicznym sercem maszyny. Definiuje się to za pomocą naszej unikalnej metody ciśnienia poprzecznego.

Stopniowe stacje formowania walców: Na każdym stanowisku formowania taśma metalowa jest stopniowo kształtowana za pomocą hartowanej stali rolki, przy czym każdy zestaw pogłębia zagięcie, aż do uzyskania ostatecznego profilu falistego.

Zastosowanie ciśnienia poprzecznego: To jest kluczowa różnica: rolki i matryce przykładają kontrolowane, boczne ciśnienie. Prowadzi to do przepływu metalu w celu zmniejszenia naprężeń wzdłużnych. W ten sposób rozwiązuje dwie kluczowe kwestie: to minimalizuje „zaolejenie” (falistość powierzchni) i zapobiega rozciąganiu krawędzi powodującym mikropęknięcia.

E. Przycięcie na długość:

Po całkowitym uformowaniu arkusza przesuwa się on do zespołu tnącego. Nowoczesne maszyny wykorzystują precyzyjne odcięcie w locie systemu. Serwomotor synchronizuje przecinarkę z poruszającym się arkuszem. Umożliwia to czyste, kwadratowe cięcie na żądaną długość bez zatrzymywania produkcji.

F. Wyjście i układanie:

Gotowe arkusze są przenoszone do automatycznej stacji układania. Programowalny sterownik logiczny (PLC) zarządza liczenie i układanie w stosy, tworząc schludne wiązki, które są gotowe do wiązania i wysyłki.

Centralny komputer (PLC) i ekran dotykowy (HMI) kontrolują cały proces, umożliwiając operatorom wprowadzanie ustawień, takich jak długość i prędkość, jednocześnie monitorując wydajność w czasie rzeczywistym.

Scenariusze zastosowań

Arkusze faliste z tej maszyny do formowania rolek z poziomą beczką z blachy falistej są bardzo wszechstronny. Znajdują zastosowanie w wielu gałęziach przemysłu:

Pokrycia dachowe i okładziny architektoniczne: jest to najczęstsze zastosowanie. Arkusze zapewniają trwałość, odporność na warunki atmosferyczne i ekonomiczne dachy i ściany domów, sklepów i fabryk.

Magazyny i fabryki przemysłowe: Arkusze idealnie nadają się do pokrywania dużych powierzchni. Mają wysoki poziom stosunek wytrzymałości do masy i duże rozpiętości. Znajdują zastosowanie w zakładach produkcyjnych, magazynach, gospodarstwach rolnych budynki.

Kompozytowe płyty warstwowe: Arkusze mogą stanowić wewnętrzną lub zewnętrzną warstwę izolowanych płyt warstwowych. Te panele są stosowane w chłodniach i budynkach klimatyzowanych.

Elementy dekoracyjne i elewacyjne: Arkusze pochodzą z metali malowanych lub specjalnych. Są używane jako elementy konstrukcyjne do wnętrz i na zewnątrz, dodając tekstury i nowoczesnego wyglądu.

Tymczasowe schronienia i domy pomocy ofiarom klęsk żywiołowych: Kluczową zaletą jest szybkość produkcji i łatwość montażu. Pozwala to na szybkie rozmieszczenie mieszkań awaryjnych wtedy, gdy są one najbardziej potrzebne.

Budynki Rolnicze: Płyty te są wyjątkowo trwałe i skutecznie odprowadzają wodę deszczową. To czyni je idealnymi do obór, kurników i szklarni.

Konstrukcja kontenerowa i modułowa: Arkusze faliste służą jako podstawowe elementy budowlane. Są do tego przyzwyczajeni konstruować ściany i dachy prefabrykowanych domów kontenerowych i jednostek modułowych.

Parametry techniczne

Chociaż określone parametry różnią się w zależności od producenta i modelu, standardowa, wysokowydajna pozioma tektura falista Maszyna do formowania rolek dachówek zazwyczaj charakteryzuje się:

Kluczowe zalety

Wybór naszej poziomej maszyny do formowania rolek z blachy falistej stanowi znaczące ulepszenie od starszych metod, przekształcając Twoją produkcję i biznes z kluczowymi zaletami:

Doskonała jakość powierzchni: Metoda formowania pod ciśnieniem poprzecznym znacznie zmniejsza naprężenia wzdłużne, praktycznie eliminując puszkowanie olejem i zachowując nieskazitelne wykończenie wstępnie pomalowanych lub powlekanych metali. To skutkuje w bardziej estetyczny produkt końcowy.

Gwarantuje idealne dopasowanie i łatwą instalację: Każdy arkusz ma identyczne wymiary i spójny profil. To precyzja usprawnia cały proces instalacji na miejscu.

Wysoka wydajność i automatyzacja produkcji: Działając nieprzerwanie 24 godziny na dobę, 7 dni w tygodniu przy minimalnej interwencji ręcznej, w pełni zautomatyzowany proces znacznie zwiększa wydajność i obniża koszty pracy.

Mniejsze straty materiału: Precyzyjne formowanie i cięcie minimalizują ilość odpadów, a opcjonalne wykrawanie wstępne eliminuje niedokładność i marnotrawstwo wiercenia gotowych paneli.

Zwiększona wytrzymałość mechaniczna: Kontrolowany proces formowania poprzecznego równomiernie utwardza metal bez tworząc słabe punkty, w wyniku czego panel jest strukturalnie lepszy.

Elastyczność operacyjna i szybkie przełączanie: Przechowywane receptury PLC umożliwiają szybkie przełączanie. Możesz szybko się przełączyć długości arkuszy, profili lub rolek, ograniczając przestoje produkcyjne do minimum.

Niskie koszty utrzymania i długa żywotność: Ta maszyna jest zbudowana z wysokiej jakości, hartowanych komponentów i solidnej struktura. Gwarantuje lata ciężkiej pracy. Wymaga jedynie podstawowej, rutynowej konserwacji.

Dlaczego powinienem kupić ten produkt?

Doskonała wydajność wynika z precyzyjnej inżynierii i trwałej konstrukcji.

Wytrzymała rama modułowa

Rama zbudowana jest z obrabianych maszynowo płyt stalowych o wysokiej tolerancji. Jego modułowa konstrukcja zapewnia doskonałe i długotrwałe użytkowanie ustawienie dla wszystkich stacji. To wyrównanie jest istotne. Gwarantuje stałą jakość produktu i przedłuża życie maszyny.

Precyzyjnie szlifowane rolki formujące

Rolki te stanowią serce maszyny. Wykonane są ze stali łożyskowej o wysokiej zawartości chromu (GCr15). Każdy wałek jest poddane obróbce cieplnej w celu zwiększenia wytrzymałości. Następnie są one precyzyjnie szlifowane. Wiele z nich jest również platerowanych lub azotowanych. Ten proces zapewnia maksymalną trwałość i zapobiega przyklejaniu się materiału do nich.

Solidny system wału i łożyska

System ten został zbudowany z myślą o wysokich wymaganiach związanych z formowaniem poprzecznym. Wykorzystuje wały o dużej wytrzymałości i samonastawne łożyska. Elementy te wytrzymują znaczne siły promieniowe i osiowe. To solidne podparcie zapewnia płynne, nieprzerwane działanie. Jest również odporny na zginanie, nawet przy dużych obciążeniach.
