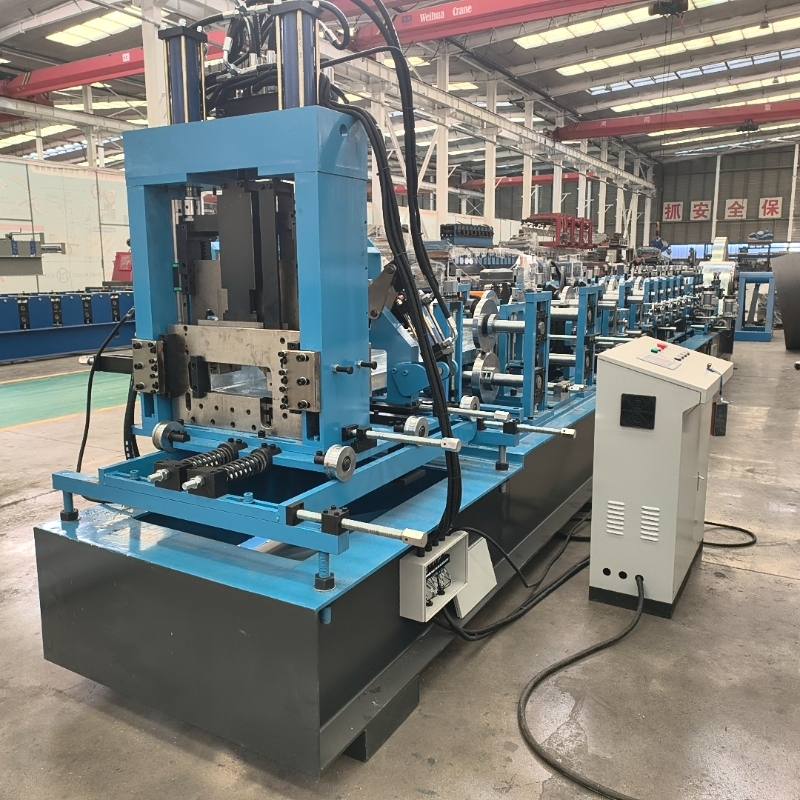

Maszyna do płatwi CZ

Opis produktu

Jeśli chodzi o produkcję stali na dużą skalę,Parfujest marką, po którą chętnie sięgająMaszyna do formowania rolek CZz elektryczną wymianą form, oferując płynne połączenie szybkości i integralności strukturalnej. We współczesnym budownictwie czas jest najważniejszą walutą. Tradycyjne ręczne regulacje przy produkcji płatwi C i Z nie są już opłacalne dla konkurencyjnych przedsiębiorstw. To tutaj nasi zaawansowaniMaszyna do formowania rolek CZz elektryczną wymianą form wkracza, przekształcając godziny konfiguracji w zaledwie sekundy zautomatyzowanej precyzji.

Specyfikacja produktu:

Obowiązujące materiały: Q235 Taśma stalowa walcowana na gorąco lub Taśma stalowa walcowana na gorąco ocynkowana (1,5-3,0 mm)

Parametry wydajności

Materiał rolki:

1. Rolki główne: Stal łożyskowa GCr15

Pomocnicze rolki boczne: Stal Cr12

Technologia przetwarzania:Kucie Odpuszczanie + Toczenie zgrubne + Hartowanie (HRC58-60) + Toczenie wykańczające CNC, a następnie polerowanie i chromowanie na twardo

2.Wał główny:

Tworzywo:Wał napędowy silnika: stal 40Cr; Inne wały rolkowe: stal 45 #

Technologia przetwarzania:Hartowanie i odpuszczanie (HB210-230) + Toczenie zgrubne + Szlifowanie cylindryczne + Polerowanie powierzchni i chromowanie na twardo

Formowanie głównej maszyny

Karmienie: Wałek prowadzący + Koło prowadzące

Niwelacja:3 walce górne + 4 walce dolne + podawanie dwustopniowe

Tworzywo:45# Stal

Technologia przetwarzania:Toczenie zgrubne + obróbka cieplna wysokiej częstotliwości (HRC50-55) + szlifowanie wykańczające walców + polerowanie powierzchni i chromowanie na twardo

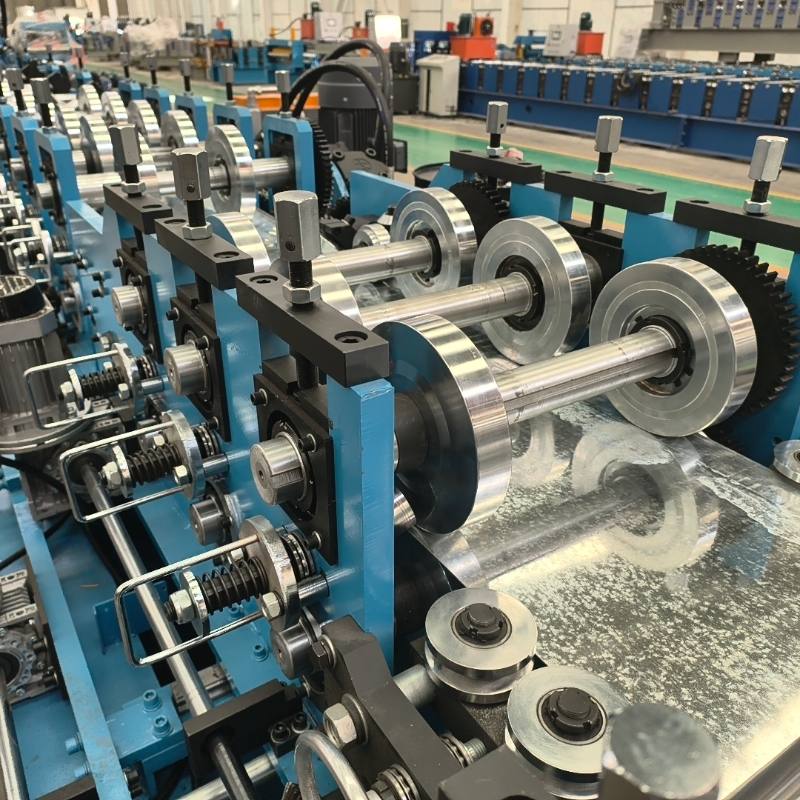

Główne formowanie:18 stacji formujących

Wyposażony w 13 zestawów wymiennych modułów CZ. Przełączanie można wykonać poprzez obrót o 180 stopni, a rozmiar specyfikacji można regulować za pomocą przycisków elektrycznych.

Naciśnięcie żebra:Proste żebro w linii

Prostowanie:Dwuosiowe prostowanie 10-walcowe specyficzne dla CZ + dwuosiowe prostowanie 4-walcowe, w sumie dwie jednostki prostujące

Karmienie:Wyposażony w przekładnię napędzaną za pomocą przekładni wału górnego i dolnego

Wykrawanie:Wykrawanie z pojedynczym i podwójnym otworem po formowaniu

Opcjonalnie z otworami okrągłymi (Φ14mm, Φ16mm) i owalnymi (28×16mm, 28×14mm)

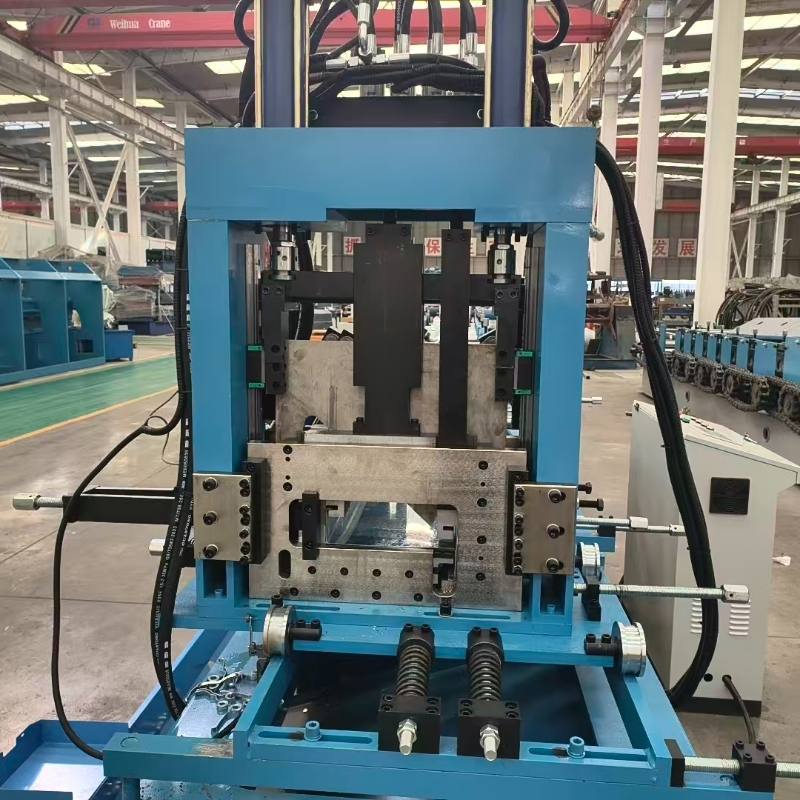

Strzyżenie:Bezstopniowy system ścinania po uformowaniu, nie wymaga wymiany narzędzia do ścinania, ręczna wymiana formy

Materiał noża:Stal Cr12

System sterowania

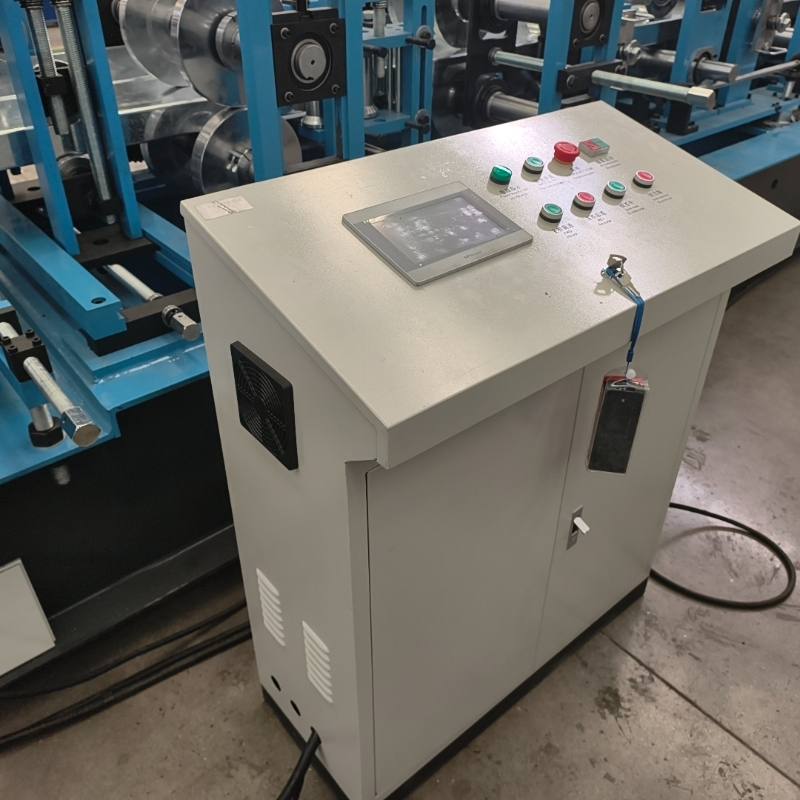

Główna szafa sterownicza:1 jednostka (wtyczka lotnicza)
Metoda zmiany formy:Elektryczna zmiana formy (trzy silniki do zmiany formy: 0,75 kW×3)
Skrzynka rozdzielcza zmiany formy:1 jednostka (montowana na środku ramy)
Kontroler zewnętrzny:1 jednostka (umożliwia stopniową kontrolę ruchu do przodu i do tyłu podczas produkcji i uruchamiania)

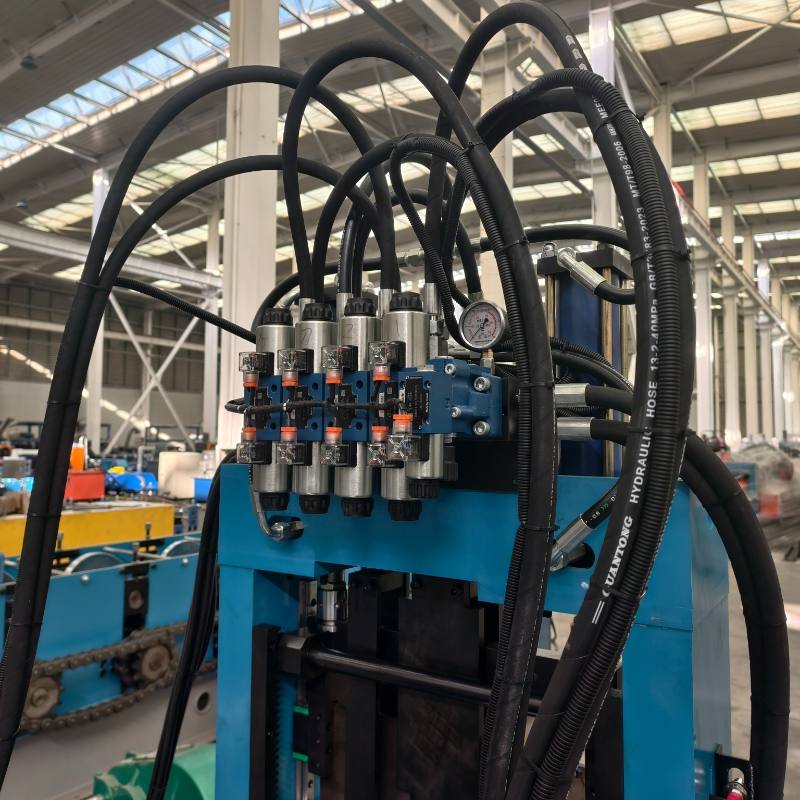

Układ hydrauliczny

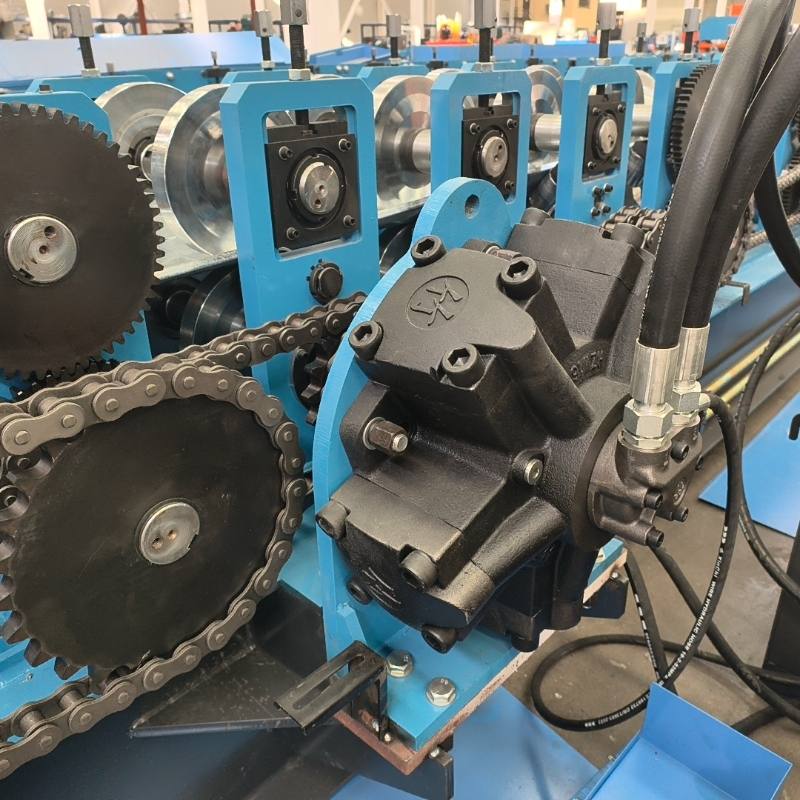

Silnik hydrauliczny:Typ korbowodu zewnętrznego pięciogwiazdkowego tłoka (Ningbo Hanzhu)
Stacja hydrauliczna:
Moc stacji hydraulicznej:22KW
Pojemność zbiornika oleju:500L IV. Nośność rozwijacza: 5T
Metoda dokręcania:Ręcznie korbowany, czterowahaczowy, dokręcany centralnie na zewnątrz
Hamulec:Podwójne mocowanie wrzeciona

Materiałowy stół podtrzymujący

• Długość nośna materiału:3 m, 2 jednostki
• Metoda wspierająca:Rama spawana ze stali kanałowej i kątowej, z rolkami zamontowanymi na powierzchni

Dlaczego warto wybrać elektryczny system wymiany form Parfu?

Podstawową zaletą systemu Parfu jest jego inteligentna integracja. W przeciwieństwie do tradycyjnych maszyn, które wymagają ręcznego demontażu rolek, nasza maszyna do formowania rolek CZ z elektryczną wymianą formy wykorzystuje układ silnika sterowany przez sterownik PLC do obracania i regulacji narzędzi formujących.

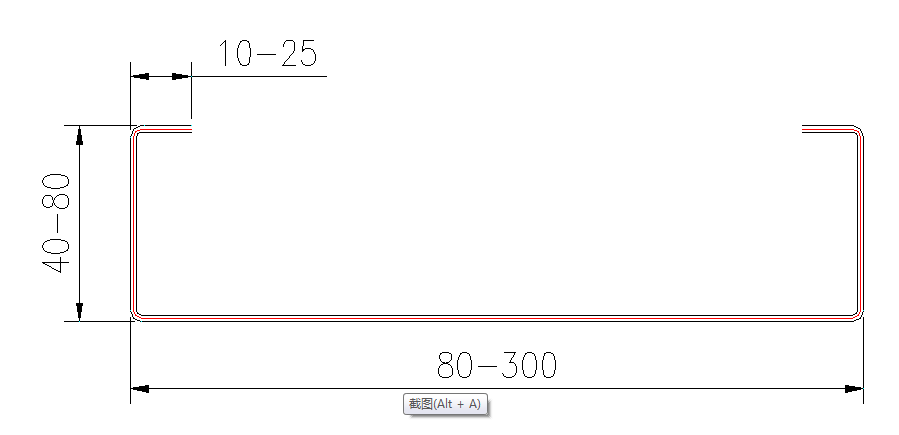

Szybkie przełączanie: Przejście między profilami C i Z lub różnymi rozmiarami (100 mm do 300 mm) bez konieczności podnoszenia jednego klucza.
Niezrównana dokładność: Napęd elektryczny gwarantuje, że każda regulacja jest skalibrowana co do milimetra, redukując straty materiału.
Bezpieczeństwo operatora: Automatyzując wymianę formy, minimalizujesz ryzyko obrażeń w miejscu pracy związanych z ręcznym podnoszeniem ciężkich przedmiotów.

Wgląd w branżę: NaszMaszyna do formowania rolek płatwi CZsą zaprojektowane tak, aby wytrzymać stal ocynkowaną o wysokiej wytrzymałości na rozciąganie, dzięki czemu wydruki za każdym razem spełniają międzynarodowe standardy budowlane.
