Automatyczna maszyna do formowania płatwi Z

Podstawowe zastosowania i przypadki użycia

Płatwie Z są niezbędne w konstrukcji ram stalowych. Automatyczna maszyna do formowania płatwi Z, która je wytwarza, jest niezbędna wiele branż.

Budynki komercyjne i przemysłowe: Płatwie Z są najczęściej używane do podparcia dachów i ścian o dużych rozmiarach budynki. Znajdziesz je w magazynach, fabrykach, hangarach lotniczych i centrach handlowych. Pozwala na to ich konstrukcja aby zachodziły na siebie. Tworzy to mocne struktury, które mogą rozciągać się na duże odległości.

Budynki rolnicze: Są używane w stodołach, szopach i szklarniach. Ich niewielka waga i duża wytrzymałość są idealne dla tych konstrukcji.

Farmy fotowoltaiczne: wielkogabarytowe konstrukcje do montażu paneli słonecznych opierają się w dużej mierze na płatwiach typu Z. Automat może produkować długie płatwie o niestandardowej długości. Zmniejsza to liczbę połączeń na miejscu i przyspiesza montaż.

Konstrukcje wsporcze: Stosuje się je do podłóg antresolowych, ram platform i jako podpory systemów sufitowych.

Projekty renowacji i rozbudowy: Możliwość produkcji niestandardowych profili i długości sprawia, że te maszyny są idealne na projekty modernizacyjne.

Konwencjonalne parametry techniczne

Specyfikacje automatycznej maszyny do formowania płatwi Z różnią się w zależności od marki, ale kluczowe parametry są w dużej mierze takie same.

Grubość materiału: Obrabia materiał o grubości od 1,5 mm do 3,0 mm. Modele o dużej wytrzymałości mogą obsługiwać grubości do 4,0 mm.

Szerokość materiału: Szerokość cewki wejściowej zwykle waha się od 900 mm do 1250 mm.

Wysokość gotowej płatwi: Wysokość ramienia płatwi Z (wymiar „Z”) może wynosić od 100 mm do 300 mm.

Szerokość kołnierza: Górny i dolny kołnierz może wynosić od 50 mm do 90 mm.

Szybkość produkcji: jest to kluczowy wskaźnik. Prędkości zazwyczaj wahają się od 15 do 30 metrów na minutę. To zależy od grubość materiału i złożoność profilu.

Wydajność wykrawania: Maszyna może dziurkować otwory na śruby, otwory serwisowe i szczeliny. Jednostka wykrawająca może wywierać siłę od 20 do 50 ton.

System sterowania: Scentralizowany programowalny sterownik logiczny (PLC) i ekran dotykowy interfejsu człowiek-maszyna (HMI). To jest mózg operacji.

Układ napędowy: Bardzo precyzyjne serwomotory do zespołów wykrawających i tnących. Wytrzymałe silniki prądu przemiennego do formowania rolek stacje.

Układ hydrauliczny: napędza mechanizmy wykrawania i cięcia. Został zaprojektowany z myślą o wysokim ciśnieniu i stabilności.

Kluczowe zalety i korzyści

Automatyczna maszyna do formowania płatwi Z jest znacznie bardziej wydajna niż metody ręczne i półautomatyczne.

Wysoka wydajność produkcji: jest to operacja ciągła. Maszyna produkuje gotowe płatwie w jednym przejściu. To znacznie zwiększa wydajność w porównaniu z tradycyjnymi metodami.

Wyjątkowa dokładność wymiarowa: Każda płatew jest identyczna. Maszyna tworzy idealnie jednolite części. To oznacza wszystko idzie gładko podczas budowy.

Obniżone koszty pracy: Jeden lub dwóch operatorów może zarządzać całym procesem produkcyjnym. Maszyna najbardziej automatyzuje pracochłonne zadania.

Minimalne straty materiału: Maszyna wykorzystuje kręgi. Tnie na dokładne długości. System znacznie ogranicza materiał złomowy. Jest to główna zaleta w porównaniu ze stosowaniem wstępnie przyciętych arkuszy.

Elastyczność operacyjna: PLC może przechowywać setki różnych profili produktów. Zmiana z jednego rozmiaru płatwi Z na inny jest szybki i łatwy. Polega ona na wywołaniu nowego programu na HMI.

Zintegrowane przetwarzanie: Maszyna wykonuje wiele operacji jednocześnie. Formuje, dziurkuje i tnie w pojedynczy, zintegrowany cykl, eliminujący potrzebę stosowania oddzielnych stacji.

Zwiększone bezpieczeństwo: Chroni operatorów dzięki zamkniętym ruchomym częściom, osłonom zabezpieczającym i przyciskom zatrzymania awaryjnego.

Najwyższa wytrzymałość i jakość: Proces formowania na zimno powoduje utwardzanie stali, zwiększając w ten sposób jej końcową wytrzymałość wytrzymałość produktu na zakrętach.

Szczegółowe elementy i funkcje maszyny

A. Rozwijarka i ładowarka

To jest punkt wyjścia. Wytrzymały trzpień utrzymuje dużą stalową cewkę. Ramiona hydrauliczne lub system wspornikowy pomóc w załadunku cewki. Automatyczny trzpień rozszerza się, aby uchwycić cewkę od wewnątrz. Zapewnia to płyta obieraczki cewka płynnie wprowadza się do maszyny.

B. Prowadnica podawania i jednostka poziomująca

Pasek jest najpierw wyrównywany, aby zapewnić idealną płaskość – jest to wymóg mający fundamentalne znaczenie dla końcowej jakości.

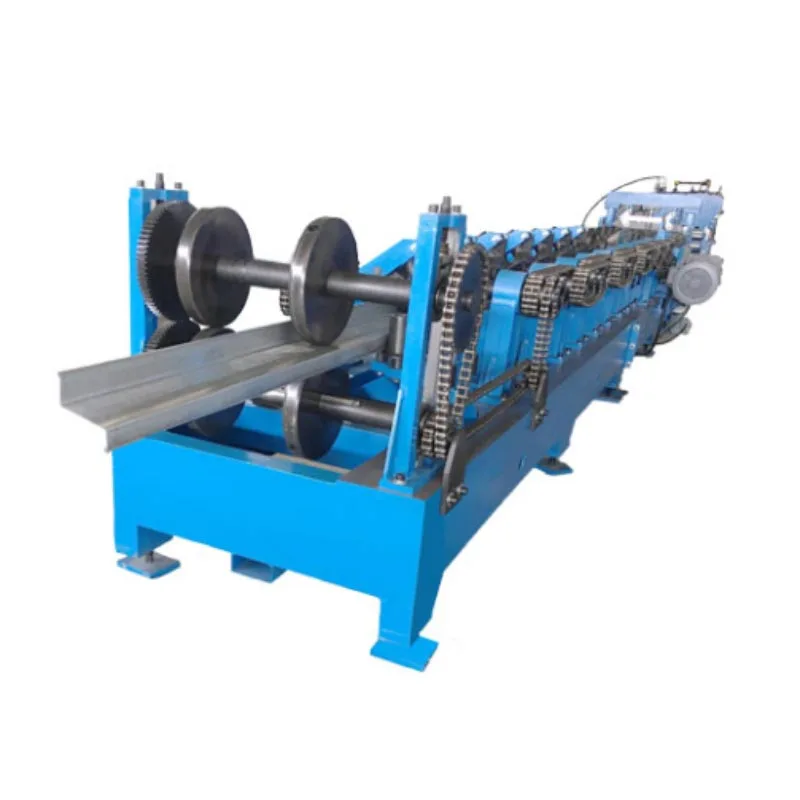

C. Stacja formowania rolek

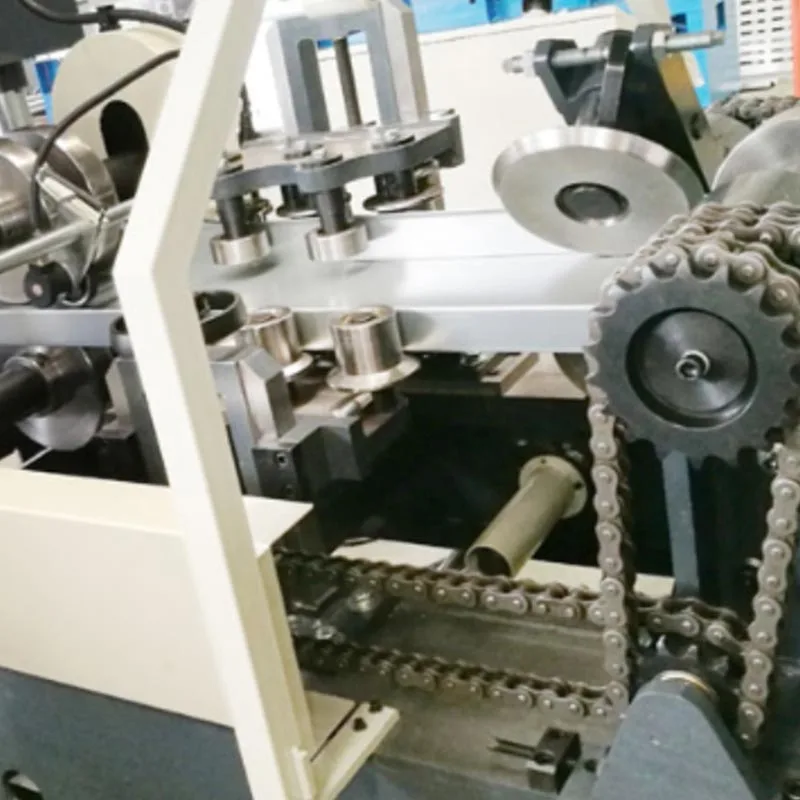

Stacja ta jest sercem maszyny. Jest zbudowany z szeregu sparowanych matryc walcowych na solidnych stojakach. Każdy para stopniowo wygina pasek w ostateczny kształt Z. Liczba stanowisk formujących może się różnić. Typowa maszyna posiada od 16 do 22 stanowisk. Więcej stojaków pozwala na płynniejszy i bardziej precyzyjny proces formowania. Zmniejsza to stres na materiał.

D. Jednostka wykrawająco-tnąca

Jednostka ta znajduje się za stacją formującą. Napędzany jest precyzyjnymi serwomotorami.

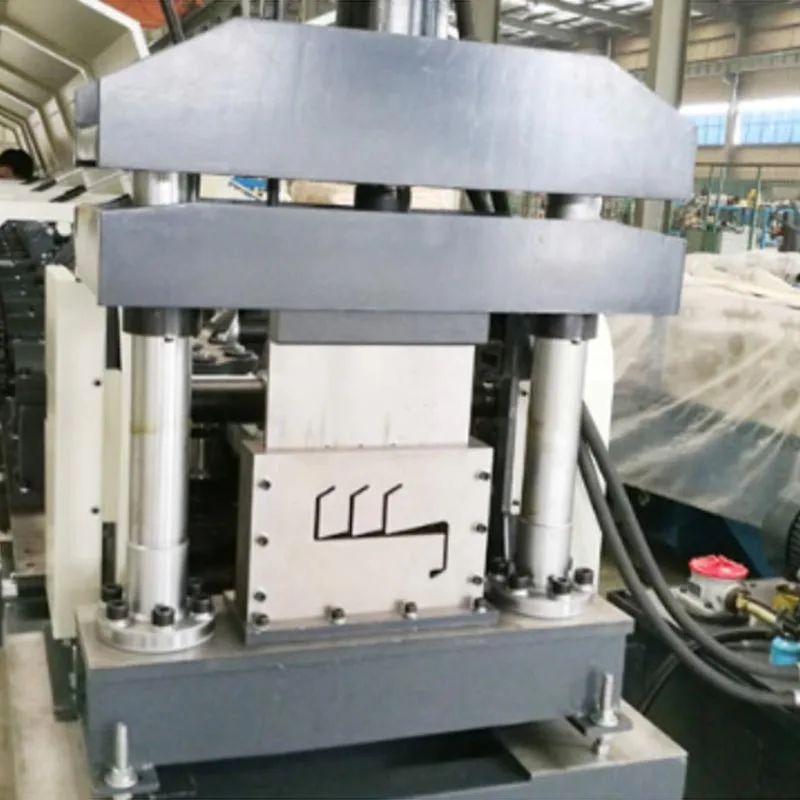

Wykrawanie: Hydrauliczna jednostka wykrawająca tworzy otwory w środniku lub pasie płatwi. Wzór wykrawania jest pełny programowalny: może zawierać takie funkcje, jak okrągłe otwory, podłużne szczeliny lub niestandardowe kształty.

Cięcie: Stosowany jest system odcinania w locie. Narzędzie tnące porusza się synchronicznie z poruszającą się płatwią. To sprawia, że czyste cięcie bez zadziorów bez zatrzymywania linii produkcyjnej. Długość cięcia jest programowana w sterowniku PLC za pomocą opcji high dokładność.

E. System sterowania (PLC i HMI)

Sterownik PLC to mózg automatycznej maszyny do formowania płatwi typu Z, koordynujący wszystkie ruchy. Cała kontrola operatora ma miejsce poprzez intuicyjny ekran dotykowy (HMI) do wprowadzania parametrów, takich jak długość i układ otworów. Dzięki temu systemowi obsługa jest prosta i wspomagana przez wbudowaną diagnostykę.

F. Stół odbiorczy i system układania

Gotowe płatwie Z są transportowane z maszyny. Automatyczny system układania w stosy porządkuje płatwie wiązki. Dzięki temu można je łatwo przenosić, transportować i wysyłać na plac budowy.

Proces produkcji krok po kroku

Cały proces działa jako jedna płynna, zautomatyzowana sekwencja.

Ładowanie cewki

Nowa cewka stali jest ładowana na rozwijarkę za pomocą suwnicy lub wózka widłowego. Trzpień rozszerza się, aby zablokować cewka na swoim miejscu. Końcówka prowadząca jest następnie podawana do jednostki prostującej.

Poziomowanie i podawanie materiału

Pasek przechodzi przez zespół rolek poziomujących. Rolki te wywierają precyzyjny nacisk, aby usunąć wszelkie krzywizny od zwijania. Płaski teraz pasek jest podawany do stacji formowania rolek.

Progresywne formowanie rolek

Stalowa taśma przechodzi przez każdy stojak tego pierwszego. Taśma przechodzi przez szereg stacji rolkowych. O godz na każdej stacji otrzymuje precyzyjne zagięcie, stopniowo przechodząc od płaskiego paska do gotowego przekroju Z. To stopniowe formowanie chroni integralność materiału.

Wykrawanie i cięcie napędzane serwo

Uformowana płatew Z wchodzi do zespołu wykrawająco-tnącego.

PLC sygnalizuje jednostce wykrawającej, aby utworzyła zaprogramowany wzór otworów. Otwory wykonane są z dużą precyzją określone lokalizacje.

Jednocześnie system odcięcia w locie śledzi poruszającą się płatew. Po osiągnięciu zadanej długości nóż zaciska się, porusza się wraz z materiałem i wykonuje czyste, kwadratowe cięcie. Następnie powraca do punktu początkowego dla następny kawałek.

Wyjście i układanie

Gotowa płatew Z przemieszcza się wzdłuż przenośnika odbiorczego. Automatyczna układarka liczy kawałki i grupuje je pakiety o ustalonej wielkości. Następnie za pomocą wózka widłowego usuwa się gotowe pakiety.

Automatyczna maszyna do formowania płatwi Z to coś więcej niż tylko wyposażenie fabryczne. Jest to wysoce wyrafinowane systemu produkcyjnego. Jest zautomatyzowany, precyzyjny i wydajny.

Dla każdej firmy zajmującej się konstrukcjami metalowymi maszyna ta jest strategiczną inwestycją. Zwiększa moce produkcyjne i poprawia jakość produktu. Obniża również koszty operacyjne i zapewnia elastyczność w celu spełnienia różnorodnych potrzeb projektowych.

Dostarczając niezawodne, niestandardowe komponenty na żądanie, maszyna ta zapewnia zdecydowaną przewagę w dzisiejszym szybkim tempie przemysł budowlany. To kamień węgielny nowoczesnej infrastruktury.
