Reklamowa maszyna do formowania na zimno blachy stalowej

Maszyna do formowania na zimno blachy stalowej reklamowej przekształca płaską, zwiniętą taśmę stalową w gotowy klin talerze. Odbywa się to poprzez proces formowania na zimno. Jest to proces niezwykle wydajny i precyzyjny. To jest kręgosłup nowoczesnej produkcji kratownic i ram. Dzięki tej maszynie produkcja osiąga spójność. Zyskuje także na szybkości i wysokiej jakości.

Podstawowe przypadki użycia i zastosowania

Wydajność maszyny do formowania na zimno blachy węzłowej reklamowej ma kluczowe znaczenie w kilku sektorach.

Produkcja wiązarów dachowych i podłogowych: Jest to główne zastosowanie. Tutaj blachy węzłowe łączą się z pojedynczym drewnem członkowie. Razem tworzą mocną trójkątną ramę. Rama ta skutecznie rozkłada ciężar, zapewniając krytyczne wsparcie dla dachów i podłóg. Wzmacniają podłogi. Są kluczowym elementem wszystkich rodzajów budynki.

Konstrukcja szkieletowa drewniana: Duże drewniane ramy budynków i mostów wykorzystują wytrzymałe blachy węzłowe. Te talerze połączyć belki i słupki. Tworzą solidne, często estetycznie wyeksponowane konstrukcje.

Prefabrykowane konstrukcje drewniane: rozwój domów prefabrykowanych i modułowych opiera się na tej technologii. Pozwalają na to blachy węzłowe do szybkiego i dokładnego montażu paneli ściennych, kaset podłogowych i sekcji dachowych w ustawieniu fabrycznym.

Produkcja palet: W przypadku palet o dużej wytrzymałości czasami stosuje się blachy węzłowe. Wzmacniają narożniki i łączenia. To zwiększa nośność i żywotność palety.

Meble i stolarka: Meble o dużej wytrzymałości, takie jak regały komercyjne lub stoły warsztatowe, mogą mieć mniejszy klin płyty do wzmocnienia.

Konwencjonalne parametry techniczne

Dane techniczne maszyny do formowania na zimno stalowej blachy węzłowej reklamowej mogą się różnić w zależności od producenta i potrzeb klienta. Jednak standardowe parametry dają jasny obraz jego możliwości.

Materiał do przetwarzania:

Typ: Niskowęglowa taśma stalowa walcowana na zimno (SPCC, Q235) lub stal ocynkowana.

Typowa grubość: 0,8 mm do 2,0 mm. Niektóre modele do dużych obciążeń wytrzymują grubość do 3,0 mm.

Szerokość cewki: Zwykle od 100 mm do 400 mm. Zależy to od ostatecznego rozmiaru talerza.

Zdolność produkcyjna

Szybkość formowania: 15 do 40 metrów na minutę. Przekłada się to na dużą liczbę talerzy na minutę.

Wydajność produkcyjna: Może wyprodukować tysiące płyt na zmianę. Zależy to od rozmiaru płyty i prędkości.

Stacja Formowania

Liczba rolek: Zwykle od 10 do 20 zestawów rolek formujących. Liczba zależy od konstrukcji płytki złożoność.

Materiał rolki: wysokowęglowa stal chromowa (GCr15) lub stopowa stal narzędziowa. Są one hartowane i szlifowane na lustro zakończyć. Zapewnia to trwałość i gładką powierzchnię produktu.

Układ napędowy

Moc: Silnik główny ma zazwyczaj moc od 7,5 kW do 15 kW. Zapewnia to niezbędny moment obrotowy.

Skrzynia biegów: Hartowane skrzynie biegów połączone wytrzymałym wałem napędowym. Dzięki temu wszystkie stacje obracają się idealnie synchronizacja.

System sterowania

Typ: Programowalny sterownik logiczny (PLC) z ekranem dotykowym interfejsu człowiek-maszyna (HMI).

Funkcje: Kontrola prędkości, liczenie produkcji, diagnostyka usterek i monitorowanie systemu.

System wykrawania

Metoda: Bardzo precyzyjna hydrauliczna lub mechaniczna jednostka wykrawająca. Jest zintegrowany z linią formowania rolek.

Funkcja: Tworzy zęby paznokciowe oraz niezbędne otwory w płytce. Wzór jest dostosowywany za pomocą dziurkacza i zestaw matryc.

System cięcia

Typ: hydrauliczny lub serwo system odcinania w locie.

Funkcja: Tnie uformowany w sposób ciągły profil na precyzyjne, indywidualne długości. Długość cięcia wynosi programowalne na HMI.

Jakie są zalety i cechy tej maszyny?

Maszyna ta oferuje znaczną przewagę nad przestarzałymi metodami produkcyjnymi, takimi jak ręczne wykrawanie lub prasa krawędziowa jednostanowiskowa.

Wysoka wydajność produkcji: Jest to proces ciągły. Maszyna bez przerwy rozwija, formuje, dziurkuje i tnie. To skutkuje masową produkcją. Znacznie przewyższa jakąkolwiek metodę ręczną lub półautomatyczną.

Doskonała spójność i jakość: proces ten gwarantuje spójność każdej blachy węzłowej. Zapewnia precyzję kształt, wysokość zęba i wymiary. Błąd ludzki jest eliminowany. Ostatecznie buduje to mocniejszą i bardziej niezawodną konstrukcję struktury.

W pełni zautomatyzowana praca: po skonfigurowaniu i zasileniu materiałem w zwojach maszyna działa automatycznie. Wymaga minimalna interwencja operatora. Zazwyczaj jeden operator może zarządzać wieloma maszynami. Oszczędza to koszty pracy.

Oszczędność materiału: Stosowanie zwiniętej taśmy stalowej jest bardzo wydajne. Generuje bardzo mało złomu w porównaniu do cięcia z blachy. Proces jest zoptymalizowany pod kątem minimalizacji odpadów. Zmniejsza to koszty surowców.

Niskie koszty operacyjne: Reklamowa maszyna do formowania na zimno blachy stalowej jest zasilana elektrycznie. Ma kilka części eksploatacyjnych poza okazjonalnym smarowaniem. Jego wysoka trwałość oznacza długą i niską żywotność koszty utrzymania na wyprodukowaną jednostkę.

Elastyczność i personalizacja: Maszyna jest zaprojektowana dla określonego profilu płyty. Można to jednak dostosować. Przez zmieniając rolki formujące, można wykonać różne kształty. Dzięki zamianie zestawów stempli i matryc powstają nowe projekty możliwe. Daje to producentom elastyczność w obsłudze różnorodnych rynków.

Zwiększone bezpieczeństwo w miejscu pracy: proces jest w pełni zamknięty i zautomatyzowany. Formowanie i wykrawanie z dużą prędkością są w pełni zautomatyzowany. Operatorzy są fizycznie oddzieleni od tych niebezpiecznych etapów. Z założenia jest to fizyczna separacja drastycznie zmniejsza ryzyko wypadków i obrażeń.

Szczegółowy opis maszyny i komponentów

Maszyna jest systemem zintegrowanym. Łączy w sobie kilka kluczowych komponenty.

1. Rozwijarka i jednostka podająca

To jest punkt wyjścia. Trzyma ciężki zwój stalowej taśmy. Maszyna wykorzystuje trzpień do bezpiecznego trzymania cewka. Następnie mechanizm wypłaty odwija ​​metalowy pasek. Proces jest płynny i spójny. Urządzenie napinające jest również używany. Dzięki temu cewka nigdy nie rozwinie się w niekontrolowany sposób.

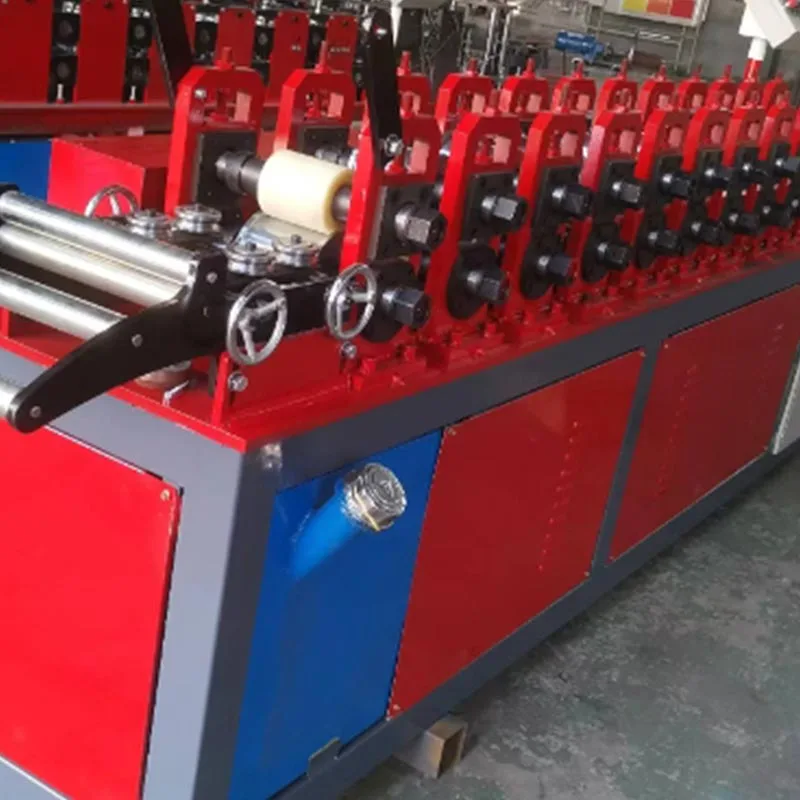

2. Prowadnica wejściowa i urządzenie poziomujące

Taśma stalowa z kręgu może mieć lekkie zagięcia lub zagięcia. Ta sekcja wprowadza pasek do maszyny. To często posiada zestaw rolek poziomujących. Rolki te spłaszczają pasek. Zapewnia to wejście idealnie płaskiego materiału część formująca. Ma to kluczowe znaczenie dla jakości produktu końcowego.

3. Główna stacja formowania rolek

Ta sekcja jest sercem maszyny. Jest to seria stojaków. Każdy stojak posiada precyzyjne rolki górne i dolne. The zmiany profili rolek na każdej stacji. Metalowy pasek jest stopniowo wyginany do ostatecznego, złożonego kształtu.

4. Zintegrowana jednostka wykrawająca

Umieszczona w obrębie stanowisk formowania lub tuż za nimi, jednostka ta tworzy cechy definiujące płytę. Hydraulika zasilacz napędza głowicę wykrawającą. Stosowany jest specjalnie zaprojektowany zestaw stempli i matryc. Jednym lub kilkoma uderzeniami uderza wzór ostrych, wystających zębów gwoździ i wszelkich dużych otworów serwisowych. Synchronizacja z ruchem pasek jest precyzyjny.

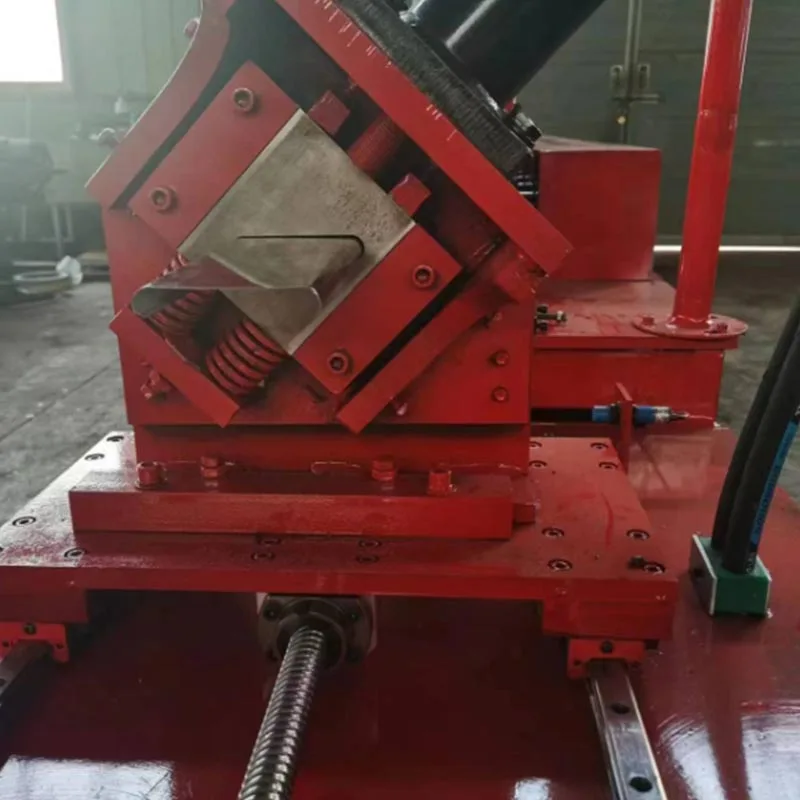

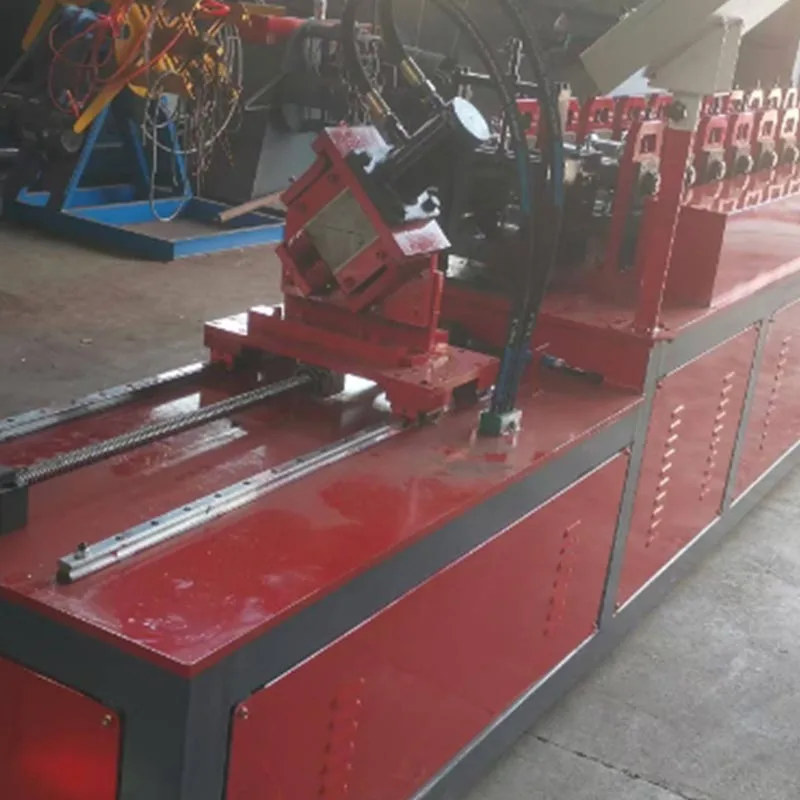

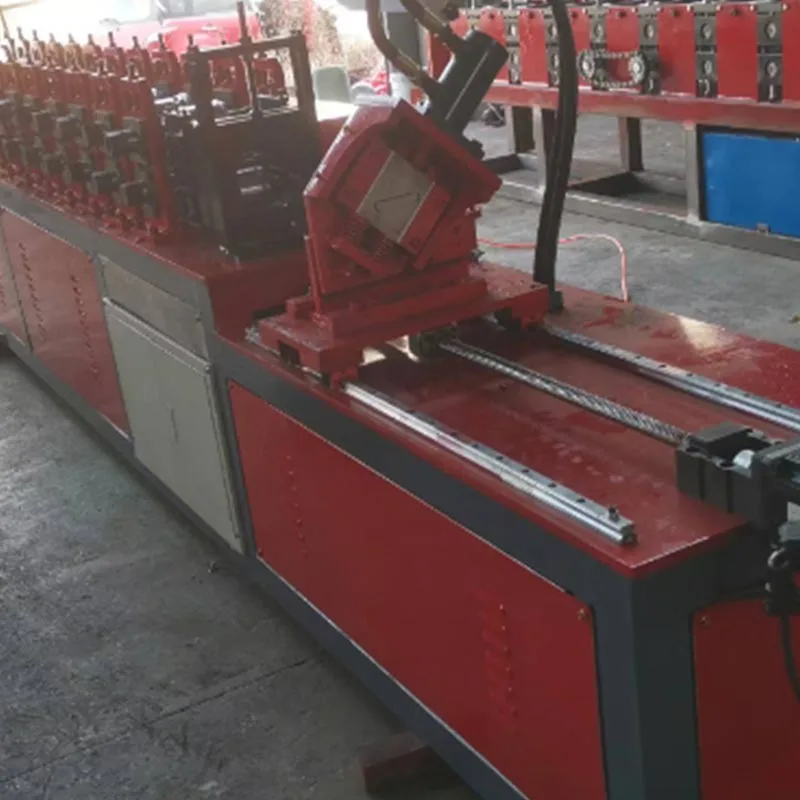

5. System odcięcia serwa w locie:

Uformowany i wycięty profil jest teraz ciągłą wstęgą. System odcięcia zaciska się na tym ruchomym profilu. To porusza się synchronicznie z profilem. Następnie cięcie wykonuje ostrze napędzane hydraulicznie lub serwo. Jest czysto i bez zadziorów. Długość jest wstępnie ustalona. Następnie zacisk zostaje zwolniony. Następnie zespół tnący powraca do punktu początkowego pozycja. Dzięki temu „latającemu” cięciu produkcja nigdy nie zwalnia.

6. Szafa sterownicza i panel HMI

PLC pełni rolę mózgu maszyny. Koordynuje każdy ruch. Silnik napędowy, zespół wykrawający i odcinający system działa w doskonałej synchronizacji. Dokładnie wykonują jego polecenia.

Ekran dotykowy HMI służy jako centralny interfejs sterowania. Za jego pośrednictwem operatorzy wprowadzają wszystkie ustawienia produkcyjne, uruchomić lub zatrzymać maszynę i monitorować system pod kątem potencjalnych usterek.

7. Przenośnik wyjściowy

Krótki przenośnik lub stół układający odbiera gotowe płyty. Pozwala to na schludne zbieranie. Zapobiega powstawaniu stosów od formowania. Chroni również gotowe produkty przed uszkodzeniem na wyjściu.

Proces przepływu pracy w produkcji

Cała operacja jest cyklem ciągłym. Został zoptymalizowany pod kątem maksymalnej wydajności.

Krok 1: Ładowanie

Operator ładuje nową cewkę stali na rozwijarkę. Następnie nawleka się przedni koniec paska. Jest karmione poprzez przewodnik wejściowy. Wchodzi na pierwszy zestaw rolek formujących.

Krok 2: Konfiguracja i programowanie

Operator wprowadza szczegóły zadania na ekranie HMI. Obejmuje to wielkość produkcji. Zawiera także wymagana długość cięcia płyt.

Krok 3: Rozpoczęcie procesu formowania

Uruchamia się główny silnik napędowy. Wyciąga taśmę stalową z cewki. Pasek przechodzi przez prowadnicę wejściową. To jest spłaszczone i przygotowane do formowania.

Krok 4: Stopniowe formowanie kształtu

Pasek wchodzi na pierwsze stanowisko formujące. Rolki wykonują wstępne, delikatne zagięcie. Następnie przechodzi na drugą trybunę. Rolki dodatkowo udoskonalają kształt. Proces ten powtarza się na każdej stacji. Płaski metal ulega stopniowej przemianie. Wymaga ostatecznego profilu blachy węzłowej. Materiał nie rozciąga się i nie jest cienki.

Krok 5: Jednoczesne wykrawanie

Częściowo uformowany profil dociera do zespołu wykrawającego. Maszyna synchronizuje potężny skok stempla. Setki zębów paznokci zostaje wybitych w jednej akcji. Dzieje się tak, gdy materiał się porusza.

Krok 6: Precyzyjne cięcie

W pełni uformowany i wytłoczony profil przesuwa się w obszar odcięcia. Zaciska się na nim latający system odcinania. To dokładnie odpowiada prędkości profilu. Następnie wykonuje precyzyjne, kwadratowe cięcie. Gotowa blacha węzłowa spada na przenośnik wyjściowy.

Krok 7: Powtórzenie i zebranie

Maszyna działa dalej. Tworzy jedną identyczną płytkę za drugą. Gotowe talerze przesuwają się na koniec linia. Są gotowe do odbioru. Po tym czasie talerze są gotowe do pakowania. Są wysyłane bezpośrednio do kratownicy producenci.

Reklamowa maszyna do formowania na zimno blachy węzłowej jest arcydziełem inżynierii przemysłowej. To przekształca prostą cewkę ze stali. Staje się krytycznym elementem konstrukcyjnym. Osiąga się to dzięki niezrównanemu prędkość. Zapewnia najwyższą dokładność. Działa z niezwykłą wydajnością.

Dla każdego producenta kratownic lub konstrukcji drewnianych ta maszyna jest czymś więcej niż tylko nabytkiem. To podstawa wymóg utrzymania konkurencyjności. Gwarantuje produkcję bezpiecznych i niezawodnych łączników konstrukcyjnych. To gwarantuje również, że są one opłacalne. Te złącza są niezbędne — dosłownie pomagają budować nasz świat.
