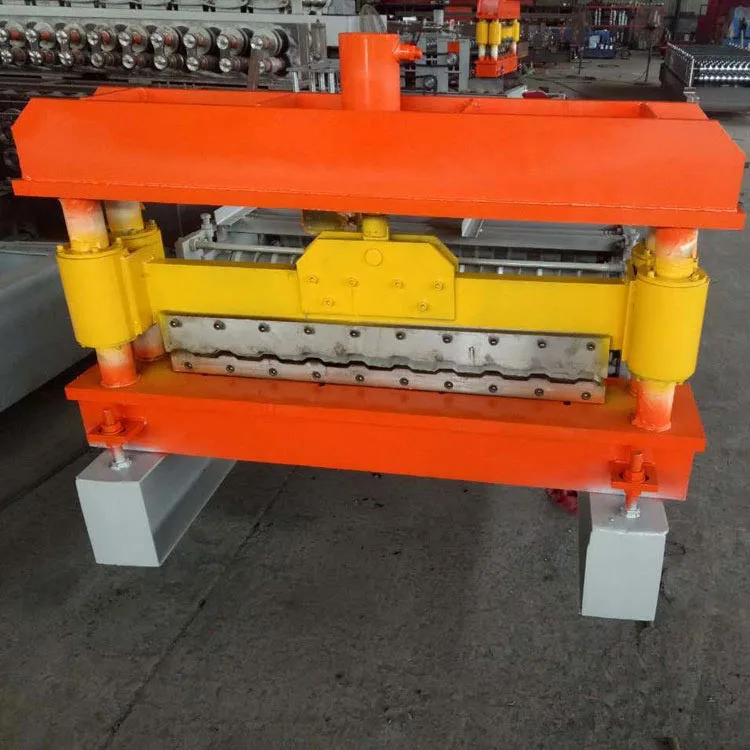

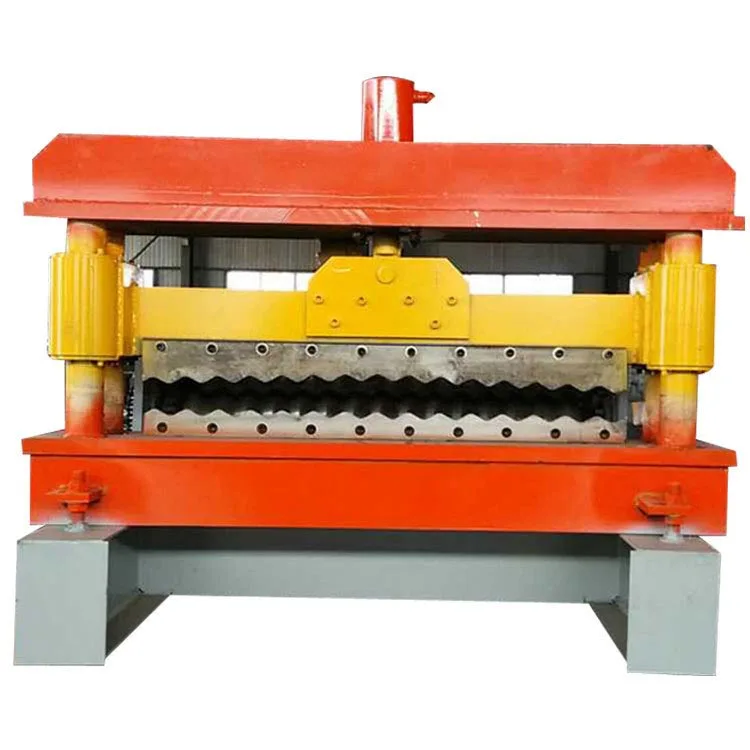

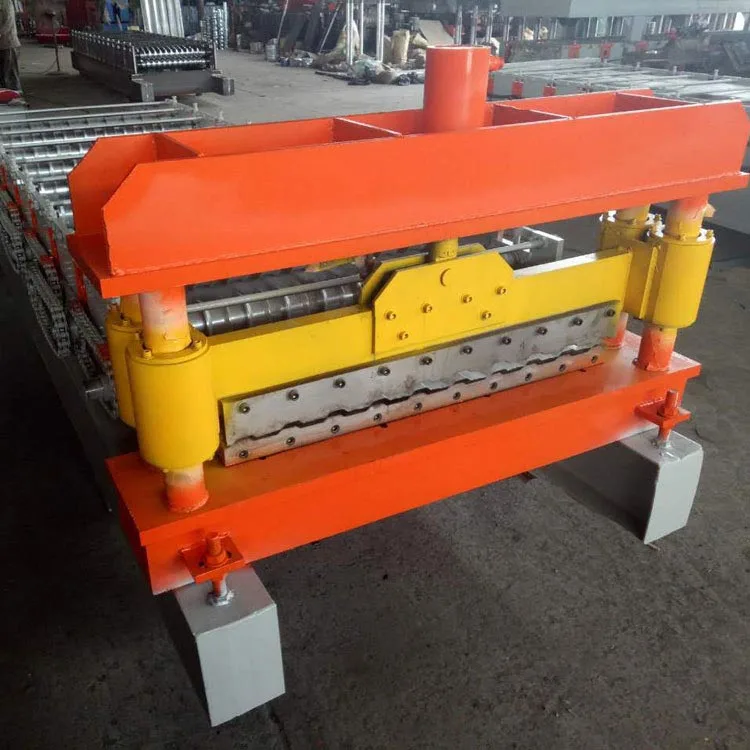

Maszyna do formowania rolek ze stali falistej 850

Wprowadzenie produktu

Maszyna do formowania rolek ze stali falistej 850 przekształca surowe, płaskie zwoje metalowe - takie jak wstępnie pomalowane ocynkowane stal, aluminium lub stal nierdzewna – w klasyczny falisty profil składający się z 850 arkuszy tektury falistej. Odbywa się to w jednym ciągły, zautomatyzowany proces.

„850” w nazwie ogólnie oznacza, że ​​końcowy arkusz ma efektywną szerokość krycia około 850 mm. To jest popularny i wszechstronny profil szeroko stosowany do pokryć dachowych i okładzin.

Ta maszyna to coś więcej niż tylko poprzednik; jest to kompletny system. To system integruje wiele funkcji. Wykonuje odwijanie, precyzyjne poziomowanie i formowanie rolek. Obsługuje się również cięcie i automatyczne układanie. Centralny sterownik PLC steruje całym procesem. System przeznaczony jest dla producentów i dostawców materiałów. Spełnia potrzebę dużej wydajności. Zapewnia stałą jakość. Minimalizuje koszty operacyjne przestój.

Szczegółowy opis

Ta maszyna do formowania rolek ze stali falistej o grubości 850 łączy w sobie solidną mechanikę z inteligentnym sterowaniem. Jego operacja przebiega przez odrębne etapy. Każdy etap jest precyzyjnie zaaranżowany.

A. Proces podstawowy: formowanie rolkowe

Sercem maszyny jest stanowisko formowania rolek. Stacja ta zawiera serię sparowanych rolek. Każda rolka jest wsparty na mocnym wale. Każdy zestaw rolek stopniowo wygina pasek w kształt falisty. To Metoda formowania na zimno pozwala uniknąć rozciągania lub rozcieńczania metalu. Zazwyczaj 12-18 lub więcej etapów zapewnia odpowiedni profil zarówno dokładne, jak i spójne wymiarowo.

B. Zintegrowane elementy systemu

Rozwijarka: Tutaj rozpoczyna się proces produkcyjny. Wytrzymały rozwijacz utrzymuje dużą cewkę surowca napędzany silnikiem trzpień i hamulec do kontroli rozwijania i utrzymywania naprężenia.

Przewodnik wejściowy i rolki dociskowe stanowią punkt wejścia. Ich rolą jest wprowadzenie metalowej listwy do prostownicy i dostarczają początkową moc napędową.

Maszyna do poziomowania: Metal jest idealnie płaski przed formowaniem. Maszyna do poziomowania wykorzystuje wiele rolek do wyprostuj zwinięty materiał. Dzięki temu płaski arkusz wejdzie do pierwszego, co ma kluczowe znaczenie dla produktu końcowego jakość.

Rama główna do formowania rolek: Ta mocna, ciężka rama ma jedno podstawowe zadanie: sztywne podparcie wszystkich stacji walcowania. Jest zbudowany tak, aby wytrzymać duże siły. Ta solidna konstrukcja zapewnia, że ​​wszystkie elementy pozostają w idealnym ułożeniu.

System cięcia: Istnieją dwa główne typy:

System Flying Cut-Off: Ten system jest standardem w przypadku pracy z dużymi prędkościami. Przecinarka dopasowuje się do prędkości arkusza i wykonuje precyzyjne cięcie. Następnie wraca do punktu wyjścia. Ten zsynchronizowany ruch umożliwia ciągłą pracę linii.

Stacja hydrauliczna i moc: Jej rolą jest dostarczanie mocy hydraulicznej. To napędza przecinarkę i całą pozostałą hydraulikę podzespołów w całej maszynie.

Szafka sterownicza PLC i ekran dotykowy: To jest mózg maszyny. PLC automatyzuje i koordynuje wszystko komponenty. Ekran dotykowy umożliwia operatorom ustawianie parametrów (takich jak długość i prędkość arkusza), monitorowanie maszyny i rozwiązywać problemy. Często śledzi dane produkcyjne.

Przenośnik wyjściowy i automatyczna układarka: Automatyczna układarka przekształca gotowe arkusze w schludne, policzone stosy. Ta płynna automatyzacja umożliwia natychmiastowe wiązanie i wysyłkę. Proces ten znacznie ogranicza pracę ręczną jednocześnie chroniąc wykończenie produktu.

Scenariusze zastosowań

Maszyna do formowania rolek ze stali falistej 850 wykonana przez tę maszynę jest podstawowym materiałem budowlanym. Oni są mocne, trwałe i ekonomiczne, dzięki czemu są przydatne w wielu obszarach:

Budynki przemysłowe i handlowe: Ten produkt jest powszechnie stosowany w budynkach przemysłowych i komercyjnych. Te Blachy są idealnym materiałem na dachy i ściany. Znajdują zastosowanie w fabrykach, magazynach, warsztatach i dużych obiektach sklepy. Arkusze są mocne i mogą rozciągać się na duże odległości.

Budynki rolnicze: Nadaje się do stodół, silosów i innych konstrukcji rolniczych, o profilu, który promuje efektywne odprowadzanie wody deszczowej.

Pokrycia dachowe budynków mieszkalnych: Arkusze te są często używane w domach, szopach i nowoczesnych projektach architektonicznych. Zapewniają dach, który jest zarówno trwały, jak i atrakcyjny.

Konstrukcje tymczasowe: Idealne do biur na placach budowy, tymczasowych schronień i ogrodzeń — dzięki ich szybkim konstrukcji montaż i trwałość.

Projekty renowacyjne: Powszechnie stosowane do położenia nowego, trwałego dachu na istniejącym starym.

Specjalistyczne zastosowania: Arkusze te można określić dla wyspecjalizowanych branż. Z materiałami takimi jak aluminium lub ze stali nierdzewnej i odpowiednich powłok, spełniają potrzeby zakładów przetwórstwa chemicznego i spożywczego.

Kluczowe parametry

Specyfikacje mogą się różnić w zależności od producenta, ale dotyczy to typowej maszyny o wysokiej wydajności miałby następujące parametry:

Jakie są zalety tego produktu?

Zdobądź przewagę konkurencyjną dzięki maszynie. Oto, co daje Ci ta inwestycja zaleta:

Wysoka wydajność i automatyzacja: Proces jest w pełni zautomatyzowany, od rozwijania do układania. Pojedynczy operator może zarządzać całą linią. Skutkuje to masową produkcją przy bardzo niskich kosztach pracy.

Doskonała jakość i spójność produktu: Po pierwsze, metal jest kształtowany w wielu etapach. Następnie nasze precyzyjne rolki dokończyć pracę. Rezultat: arkusze idealnie równe i dokładnie takie same. Arkusze są wolne od zabrudzeń zniekształceń i uszkodzeń powierzchni. Ta stała jakość zwiększa wartość rynkową produktu końcowego.

Niezwykła elastyczność: Szybka wymiana narzędzi pozwala zdywersyfikować linię produktów za pomocą jednej maszyny. Poznaj każdy rynek natychmiastowe zapotrzebowanie, dzięki sterownikowi PLC, który dostosowuje długość arkusza i wydajność na polecenie.

Znaczące oszczędności materiałów: proces jest bardzo wydajny. Dzięki precyzyjnej inżynierii maszyna eliminuje odpady metodami ręcznymi, tak aby każdy surowiec został wykorzystany w pełni.

Trwałość i niskie koszty utrzymania: Używamy najwyższej jakości komponentów i hartowanych, chromowanych rolek. Ten solidny konstrukcja została zbudowana tak, aby wytrzymać lata pracy przy niewielkich wymaganiach konserwacyjnych.

Zwiększone bezpieczeństwo operacyjne: Zintegrowane osłony zabezpieczające i wyłączniki awaryjne chronią operatorów, jednocześnie ograniczając automatyzację ich kontakt z ruchomymi częściami. Razem te cechy zapewniają znacznie bezpieczniejsze miejsce pracy.

Doskonały zwrot z inwestycji (ROI): Otrzymujesz wysoką wydajność, niskie koszty pracy, minimalną ilość odpadów i stałą jakość. Zapewnia to szybki zwrot z inwestycji. Stanowi także podstawę silnej i trwałej rentowności.

Krytyczne szczegóły i cechy konstrukcyjne

W maszynie do formowania rolek ze stali falistej 850 kluczowe szczegóły bezpośrednio kształtują wydajność, trwałość i jakość produktu.

Projektowanie i produkcja rolek: Rolki formujące przechodzą precyzyjną podróż. Zaczynając od wysokiej jakości stali stopowej, są obrabiane CNC, poddawane obróbce cieplnej w celu uzyskania ekstremalnej twardości, a następnie precyzyjnie szlifowane i chromowane. To zapewnia doskonała odporność na zużycie, długa żywotność i doskonałe wykończenie blachy bez zarysowań.

Zespół wału i łożyska: Zastosowano wały z litej stali o wysokiej wytrzymałości. Są one połączone z wysoce precyzyjnymi, łożyska stożkowe o dużej wytrzymałości. Taka konstrukcja eliminuje ugięcie pod obciążeniem. Zapewnia idealne wyrównanie rolek i wytrzymuje ciągłą pracę.

Solidna konstrukcja ramy głównej: Rama główna jest zbudowana z grubych płyt stalowych i całkowicie zespawana w jedną, sztywna konstrukcja, gwarantująca niezachwianą stabilność. Stabilność ta jest kluczowa dla zachowania precyzji podczas wykonywania proces formowania.

Zaawansowany system sterowania: sercem jest inteligentny sterownik PLC i interfejs HMI. System ten umożliwia proaktywne monitorowanie prędkość i wydajność, a narzędzia diagnostyczne poprowadzą Cię do problemów, minimalizując przestoje.

Precyzyjny system Flying Cut: Napędzany serwomechanizmem lub hydrauliczny system cięcia doskonale synchronizuje się z ruchem arkusza. Wykorzystuje kierowany, liniowy ruch, zapewniając za każdym razem kwadratowe, czyste cięcie. Dzięki temu powstają minimalne zadziory.

Systemy pomocnicze: To szczegóły, takie jak regulowane prowadnice rozwijacza, kontrola naprężenia i rolki niepowodujące zarysowań, które zdefiniować dobrze zaprojektowaną maszynę.

Łatwość konserwacji: Konserwacja jest prosta. Punkty smarowania są łatwo dostępne, komponenty można wymieniać modułowo, a przejrzysta dokumentacja prowadzi Cię na każdym kroku.
