Wyposażenie kolumny szafy na dokumenty

Produkcja tych kolumn jest procesem precyzyjnym. Wymaga wysokiego poziomu automatyzacji i dokładności. Ten plik wyposażenie kolumn szafkowych przekształca płaskie blachy w mocne, jednolite profile. W tym przewodniku opisano sprzęt szczegółowo. Omówiono jego zastosowania, parametry, zalety i cały proces produkcyjny.

Szczegółowy opis

Wyposażenie kolumnowe szafek na dokumenty to kompletny system produkcyjny. To nie jest pojedyncza maszyna. Jest to linia zintegrowana maszyn. Współpracują ze sobą w określonej kolejności. System automatyzuje cały proces formowania. To zaczyna się od A cewka ze stali i kończy się gotową kolumną.

Ta maszyna kształtuje metal. Inne podstawowe jednostki obsługują formę do walcowania. Należą do nich rozwijarki, systemy podawania, stacje wykrawania i cięcia narzędzia. Całą linią steruje centralny sterownik programowalny (PLC). Zapewnia to synchronizację i precyzja.

Kluczowe elementy systemu:

Rozwijarka/odwijarka: Zadaniem tego urządzenia jest przytrzymywanie dużego zwoju blachy. Podaje również materiał do środka linię produkcyjną. Wiele z tych jednostek zawiera urządzenie kontrolujące napięcie. Zapewnia to płynność i spójność przepływ materiału.

Zespół podający i poziomujący: Metal z cewki jest zakrzywiony. To urządzenie spłaszcza metal. Usuwa wszelkie loki lub niedoskonałości. To przygotowuje metal do kolejnych etapów. Dokładne podawanie ma kluczowe znaczenie dla precyzji.

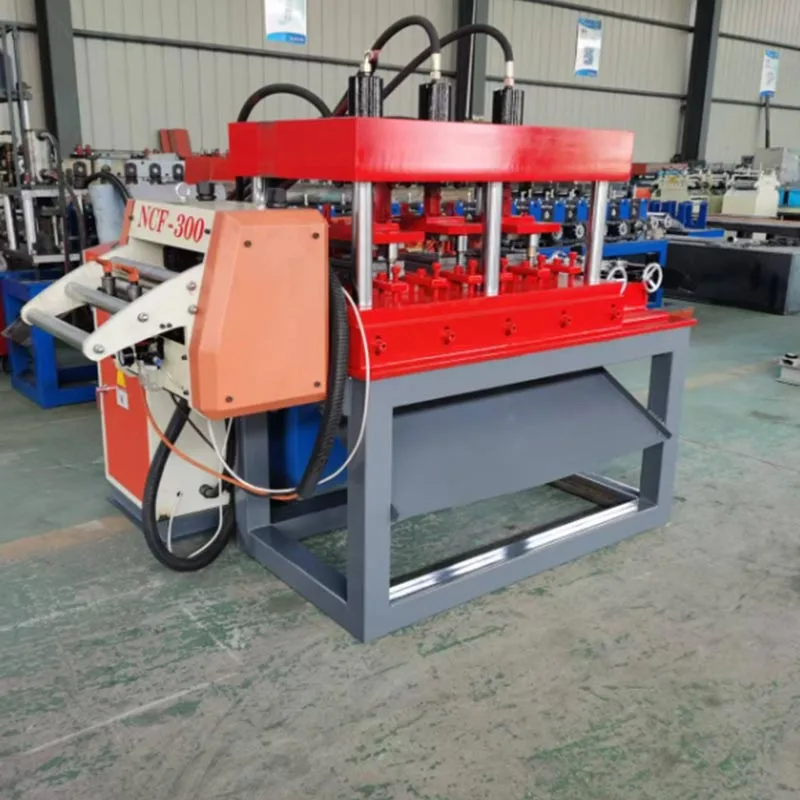

Stacja wstępnego wykrawania i nacinania: Stacja wykrawania hydraulicznego lub serwo tworzy niezbędne otwory i nacięcia śruby, zamki lub szyny. Robi to z dużą szybkością i dokładnością, wycinając wymagane wzory w arkuszu metal.

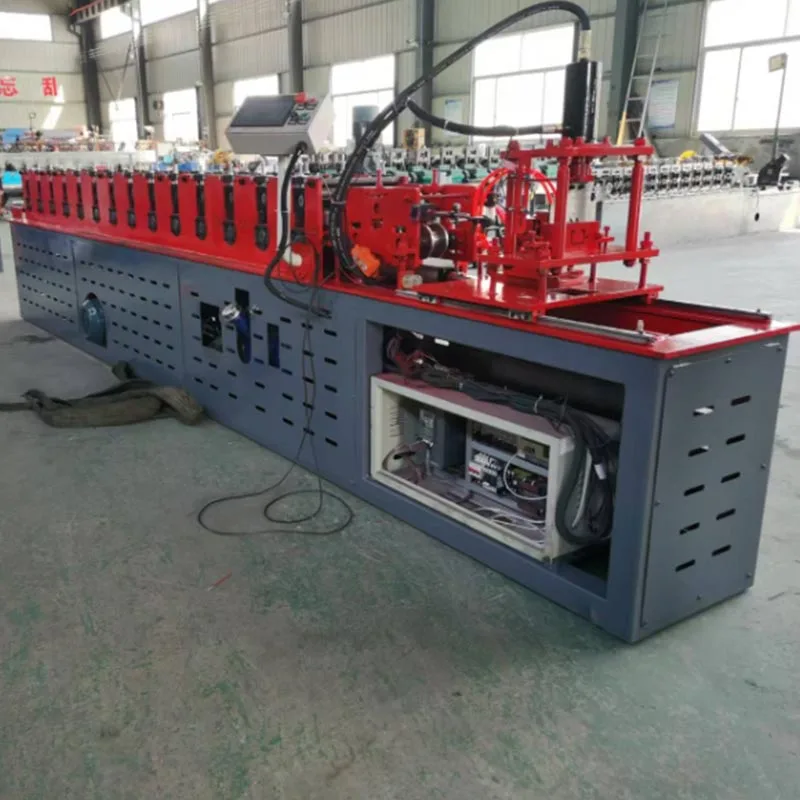

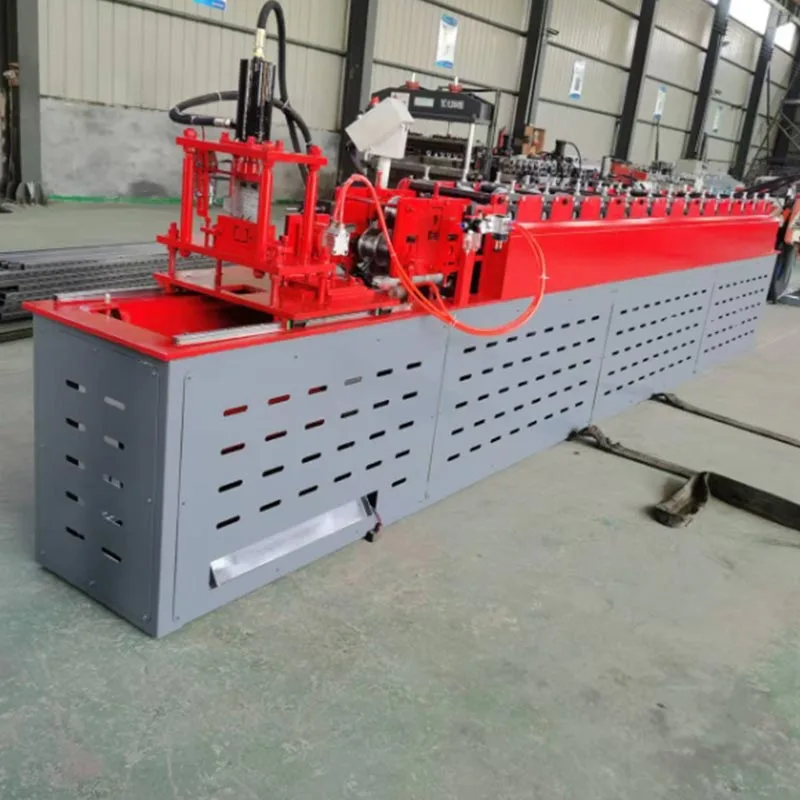

Maszyna do formowania rolek: to serce urządzenia. Wykorzystuje serię sparowanych rolek. Są to tzw stojaki do formowania rolek. Każdy stojak stopniowo wygina metal nieco bardziej. Metal przechodzi przez każdy stojak. To stopniowo przyjmuje ostateczny profil kanałowy kolumny szafki w kształcie litery U lub złożony. Rolki są wykonane z wysokiej jakości stal narzędziowa. Są trwałe i precyzyjne.

System cięcia (po cięciu lub cięciu wstępnym): Po całkowitym uformowaniu metalu jest on przycinany na odpowiednią długość. Zwykle się to robi z systemem latającego odcięcia. Porusza się wraz z uformowanym profilem. Zapewnia czyste cięcie podczas pracy linii produkcyjnej bez przerwy. Gwarantuje to wysoką wydajność.

Przenośnik wyjściowy i układarka: Gdy kolumny dotrą do końca linii, zbiera je automatyczny układarka. organizuje je w schludne stosy. Dzięki temu są gotowe do kolejnego etapu montażu.

Scenariusze zastosowań i użycia

To urządzenie kolumnowe do szafek na dokumenty jest przeznaczone do produkcji. Produkuje komponenty specjalnie do zastosowań biurowych i meble do przechowywania.

Podstawowe scenariusze:

Produkcja mebli biurowych: jest to najczęstsze zastosowanie. Produkuje kolumny dla boczne szafki na dokumenty, szafki do przechowywania i szafki. Są to standardowe produkty w biurach na całym świecie.

Przemysłowe rozwiązania do przechowywania: W fabrykach i magazynach stosuje się szafy do przechowywania o dużej wytrzymałości. Te szafki również wymagają mocne metalowe kolumny. Może je produkować ten sam sprzęt. Może obsługiwać grubszy metal w celu zwiększenia wytrzymałości.

Sklepy z obróbką metali: Niektóre wyspecjalizowane sklepy obsługują wiele branż. Używają tego wszechstronnego sprzętu. Oni może produkować niestandardowe profile dla różnych klientów. To coś więcej niż tylko szafki na dokumenty.

Sprzęt jest niezbędny do masowej produkcji. Nadaje się również do produkcji seryjnej. Pozwala producentów, aby szybko reagować na zapotrzebowanie rynku.

Konwencjonalne parametry

Specyfikacje tego wyposażenia kolumnowego w szafce na dokumenty mogą się różnić. Mogą się one różnić w zależności od producenta i potrzeb produktu. Jednak większość systemów zazwyczaj działa w ramach standardowych parametrów.

Kluczowe parametry techniczne:

Rodzaj materiału: Zwykle stosowane materiały to stal walcowana na zimno (SPCC), stal ocynkowana (SGCC) lub aluminium.

Grubość materiału: Zwykle obsługuje metal o grubości od 1,0 mm do 2,0 mm. Niektóre modele do dużych obciążeń mogą obrabiać do 3,0 mm.

Szerokość profilu kolumny: Ostateczna uformowana szerokość kolumny. Zwykle od 50 mm do 150 mm.

Prędkość linii produkcyjnej: jest mierzona w metrach na minutę. Standardowe prędkości wahają się od 10 do 25 metrów na godzinę minuta. Czas produkcji uzależniony jest od złożoności profilu i ilości operacji wykrawania.

Stacje formujące: Liczba stanowisk do formowania rolek. Typowa kolumna szafy na dokumenty wymaga od 10 do 16 stanowisk. Więcej złożone profile wymagają większej liczby stacji.

Moc silnika głównego: Moc napędzająca maszynę do formowania rolek. Zwykle waha się od 7,5 kW do 15 kW.

System sterowania: sterownik PLC z ekranem dotykowym interfejsu człowiek-maszyna (HMI). Pozwala to na łatwą konfigurację i monitorowanie.

Siła wykrawania: Pojemność stacji wykrawania. Zwykle jest to od 20 do 50 ton.

Kluczowe zalety

Zalety są znaczące. Można to porównać do pracy ręcznej lub ogólnych metod produkcji.

Główne zalety:

Wysoka wydajność produkcji: System jest w pełni zautomatyzowany. Działa w sposób ciągły. Tworzy gotową kolumnę co kilka sekund. Ta prędkość znacznie przewyższa pracę ręczną.

Wyjątkowa spójność i jakość: każda wyprodukowana kolumna jest identyczna. Proces formowania rolek gwarantuje perfekcję jednolitość kształtu i wymiarów, zapewniając wyższą jakość produktu końcowego.

Obniżone koszty pracy: Jeden lub dwóch operatorów może zarządzać całą linią produkcyjną. System automatyzuje prace ciężkie i powtarzalne zadania. To znacznie zmniejsza wymaganą siłę roboczą.

Minimalne straty materiału: proces jest wysoce zoptymalizowany. Wykrawanie i cięcie są zaprogramowane na maksimum zużycie materiału. Zmniejsza to ilość złomu i oszczędza pieniądze.

Duża elastyczność: można ją szybko dostosować. Różne profile kolumn można uzyskać poprzez prostą wymianę rolki narzędzia formujące i program PLC. Dzięki temu producenci mogą oferować różnorodne produkty.

Większe bezpieczeństwo pracowników: Automatyzacja zmniejsza potrzebę wykonywania czynności wykrawania i cięcia przez pracowników. To znacznie zwiększa bezpieczeństwo.

Wyjątkowa wytrzymałość produktu: Proces formowania na rolkach powoduje utwardzanie metalu wzdłuż zakrętów. Powoduje to część mocniejsza niż zwykły wspornik składany.

Szczegółowy przebieg procesu

Proces ten przekształca metalową cewkę w gotową kolumnę. Jest w pełni zautomatyzowany i bezproblemowy.

Krok 1: Ładowanie materiału

Duża metalowa cewka jest ładowana na rozwijarkę, a następnie jej wolny koniec jest wprowadzany do prostownicy.

Krok 2: Spłaszczanie i karmienie

Maszyna do poziomowania spłaszcza metal. Wykorzystuje szereg rolek. Następnie mechanizm podający chwyta arkusz. To popycha metal ze stałą prędkością do następnej stacji.

Krok 3: Precyzyjne wykrawanie

Na stacji wykrawania prasa hydrauliczna z niestandardowymi matrycami wycina wszystkie wymagane otwory i nacięcia. Każda pozycja gwarantuje system PLC.

Krok 4: Proces formowania rolkowego

Płaski arkusz metalu wchodzi do maszyny do formowania rolek i przechodzi przez wiele stojaków z rolkami. Z każdym stoiskiem metal jest nieco bardziej wygięty. To progresywne kształtowanie stopniowo tworzy trójwymiarowy profil kolumny.

Krok 5: Przycięcie na długość

Długi profil opuszcza trybunę końcową. Najpierw czujnik uruchamia system odcięcia w locie. Nóż zaciska się profil. Poruszając się synchronicznie z materiałem, nóż wykonuje czyste, kwadratowe cięcie. Następnie resetuje się do swojego pierwotna pozycja.

Krok 6: Wyjście i układanie

Gotowa kolumna przesuwa się w dół przenośnika wyjściowego. Automatyczna układarka zbiera kolumny. Liczy je i tworzy zgrabne stosy. Następnie operator usuwa stosy. Są gotowe do kolejnego etapu, typowo spawania lub montaż końcowy.

Wyposażenie kolumn szafek na dokumenty prezentuje nowoczesną inżynierię przemysłową. Doskonale łączy konstrukcję mechaniczną z sterowanie elektroniczne. Sprzęt ten jest podstawą wydajnej produkcji mebli. Zapewnia dużą prędkość, niezwykła precyzja i doskonała opłacalność.

Inwestycja w tę technologię to strategiczna decyzja dla producentów. Bezpośrednio zwiększa moce produkcyjne i jakość produktu. Wzmacnia konkurencyjność rynku. Ta automatyzacja umożliwia przedsiębiorstwom efektywne skalowanie. To pomaga im niezawodnie sprostać wymaganiom rynku światowego.
